Новая территория, новая эволюция
SS-1 Pro и SS-1 – это сетевые коммутаторы аудиофильского уровня, разработанные компанией Matrix Audio для систем с музыкальными стримерами. В отличие от обычных сетевых коммутаторов, он спроектирован с учетом требований, предъявляемых к высококачественному звуку. Аппарат включает серьезные усовершенствования в схеме питания, системе синхронизации, методах охлаждения и подборе компонентов – во всём, что помогает обеспечить передачу потоковых аудиоданных высокого разрешения без потерь.
И, конечно же, подключение музыкальных стримеров через SS-1 Pro и SS-1 позволяет практически полностью избавиться от нежелательных помех.
Высокая скорость и улучшенная производительность
Разработка высокоскоростного сетевого коммутатора аудиофильского уровня имеет хорошие перспективы в сфере цифровой схемотехники. Система, способная поддерживать высокую скорость передачи данных, по своей природе обладает повышенным пределом стабильности. Это также означает, что ошибки синхронизации при использовании высокоскоростного оборудования происходят реже, чем при использовании низкоскоростного. Поэтому высокоскоростные устройства, работающие на низких скоростях, демонстрируют более высокую производительность по сравнению с низкоскоростными устройствами, передающими данные на той же скорости.

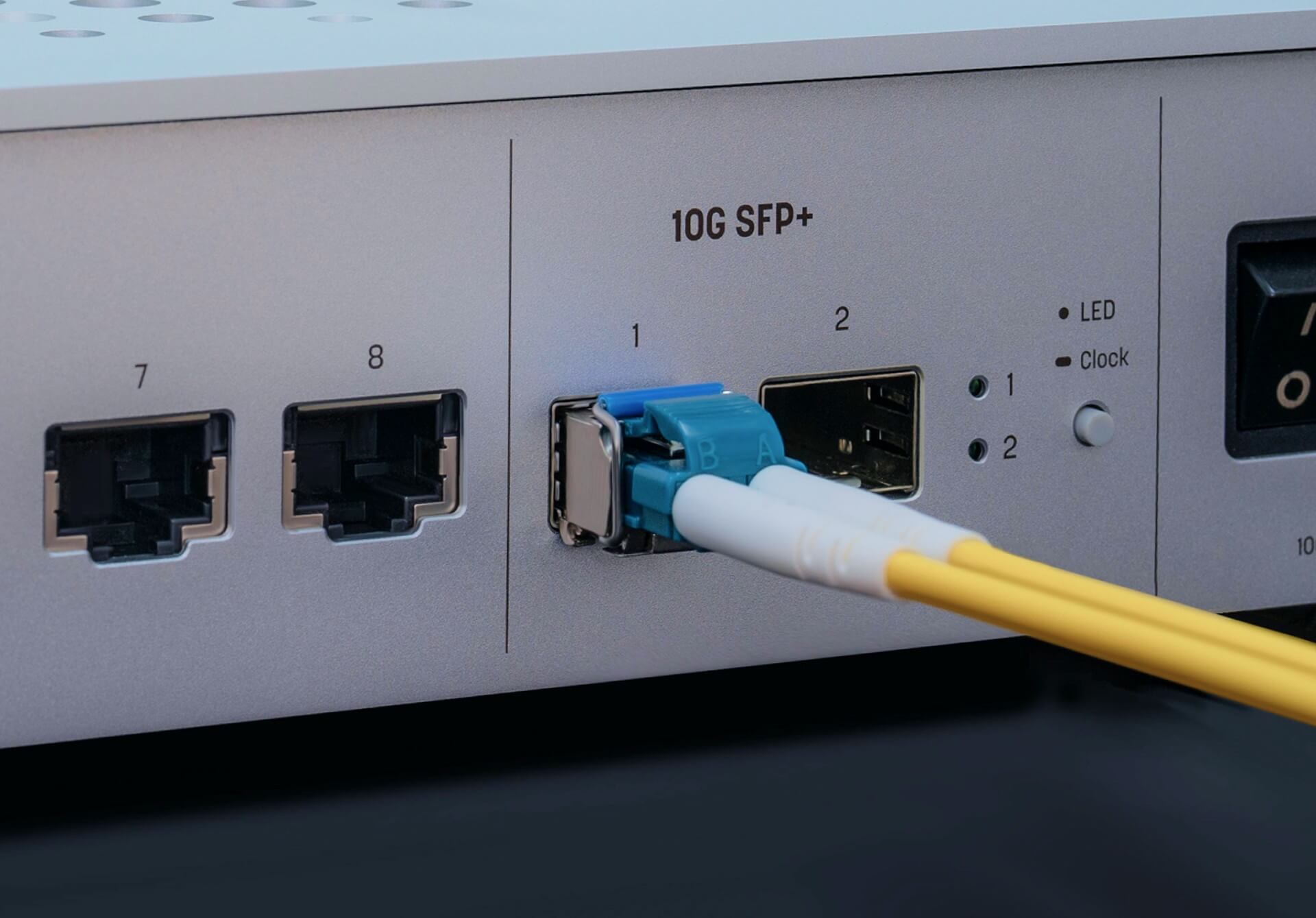

Два изолированных порта 10 Гбит/с
Два порта SFP/SFP+ со скоростью передачи данных до 10 Гбит/с позволяют устанавливать оптоволоконные модули или модули RJ45 – в зависимости от ваших потребностей. Такая конструкция дает возможность одновременно подключать к портам SFP сетевые устройства и цифровые аудиоплееры, обеспечивая полную электрическую изоляцию между сетевыми устройствами и звуковым оборудованием по оптоволоконным кабелям. Это предотвращает передачу высокочастотных шумов и помех от сетевых устройств на звуковое оборудование по проводам заземления.
Для организации оптической Ethernet-связи между коммутатором Matrix Audio SS-1 и стримером Matrix Audio MS-1 необходимы:
1. Волоконно-оптический патч-корд подходящей длины – 1 штука.
2. Модуль SFP SNR – 2 штуки.
На волоконно-оптический патч-корд с двух сторон устанавливаются модули SFP SNR. Обратите внимание, модули стандарта SFP+ для стримера Matrix Audio MS-1 не подойдут – только SFP!
Волоконно-оптический патч-корд с установленными на него модулями SFP соединяет SFP разъёмы на коммутаторе Matrix Audio SS-1 и стримере Matrix Audio MS-1.

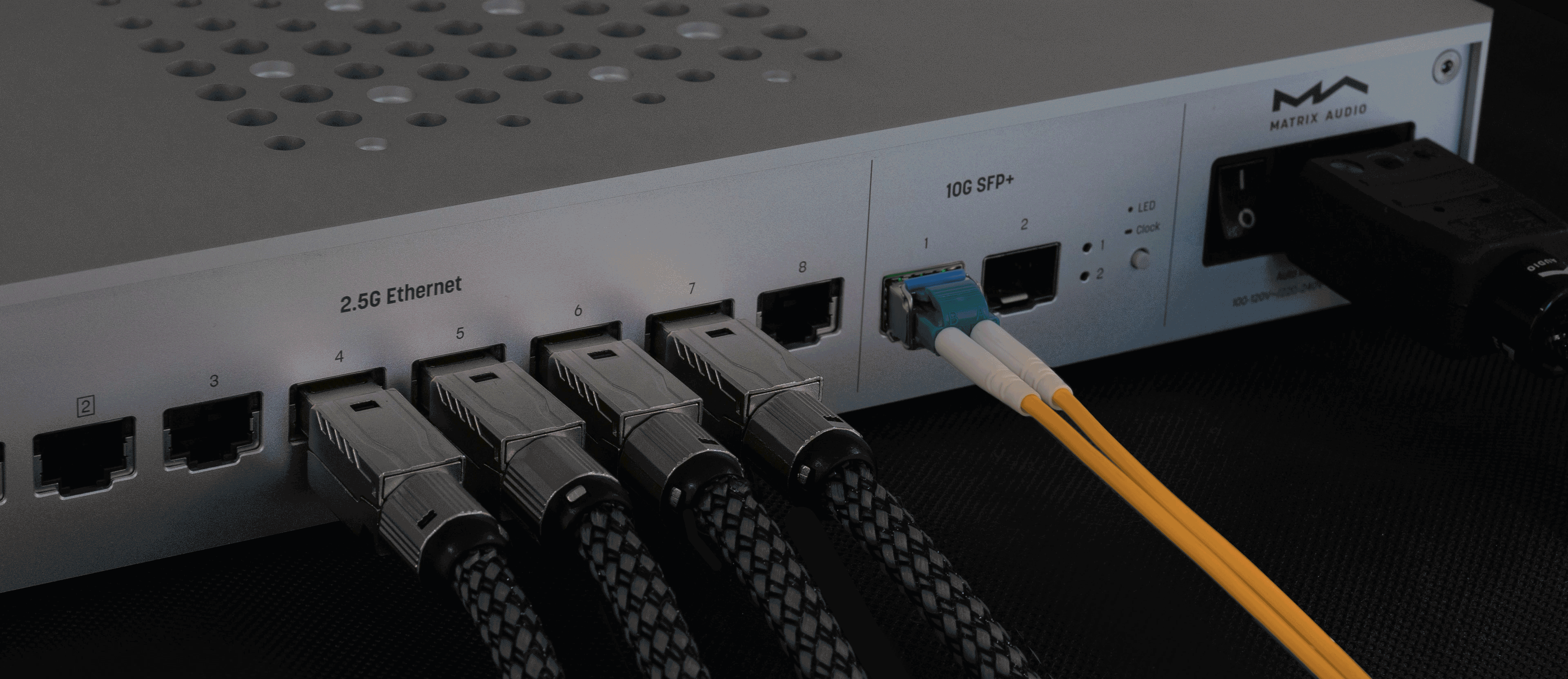

Независимые разъемы Ethernet

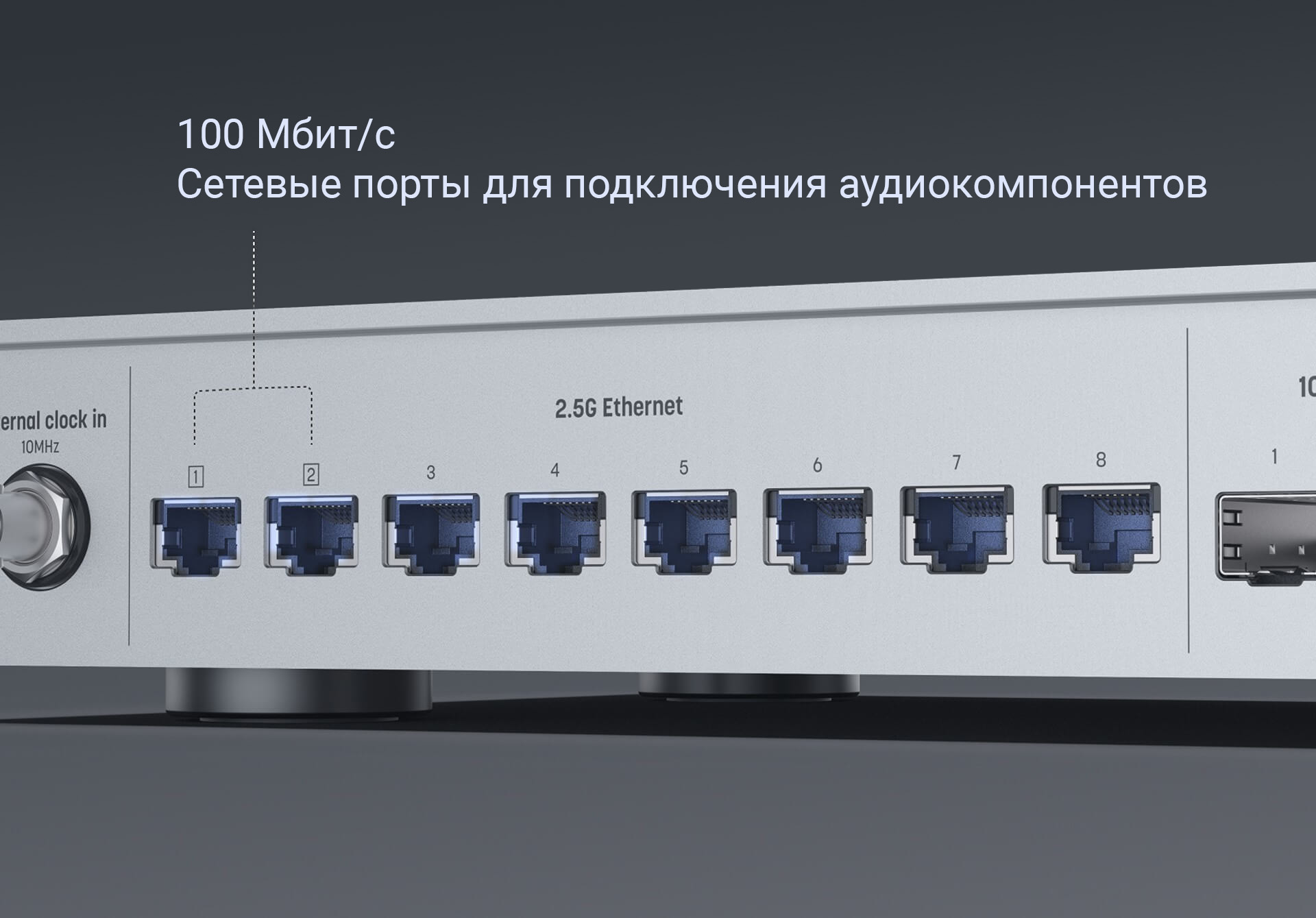

SS-1 Pro / SS-1 оснащены несколькими Ethernet-портами со скоростью передачи данных до 2,5 Гбит/с, а также двумя низкоскоростными портами 100 Мбит/с. Подключая аудиоустройства к этим портам, вы понижаете скорость соединения, чтобы уменьшить количество битовых ошибок, которые могут возникать при передаче данных. Эти порты имеют независимые разъемы. Увеличенное расстояние между гнездами предотвращает загромождение при использовании кабелей высокого класса. Кроме того, мы используем независимые Ethernet-трансформаторы 10 Гбит/с, а сами гнезда Ethernet полностью экранированы. Каждый сигнальный трансформатор экранирован металлическим кожухом для повышения устойчивости к радиочастотным помехам.
Вход внешнего генератора и синтезатор РЧ

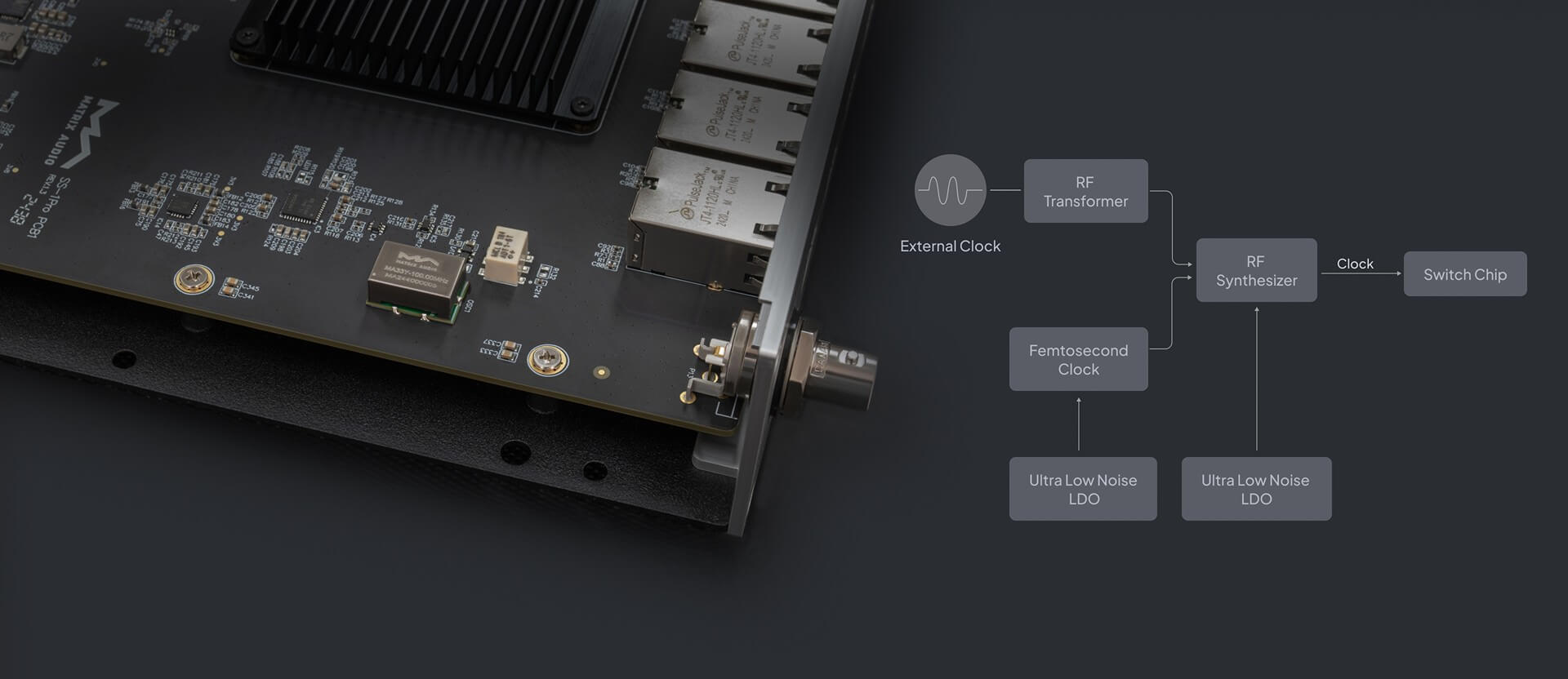

Система синхронизации имеет решающее значение для работы цифровых устройств, и сетевые коммутаторы не исключение. Ее можно сравнить с серией высокоскоростных реле, которые должны работать с предельной точностью. В модели SS-1 Pro эта система включает фемтосекундные часы и высокоточный синтезатор РЧ со сверхнизким фазовым шумом. SS-1 Pro поддерживает два режима синхронизации: в режиме внутренней синхронизации внутренние фемтосекундные часы передают эталонную частоту на синтезатор РЧ, который генерирует для главного контроллера очень стабильный синхронизирующий сигнал с низким уровнем фазового шума. В режиме внешней синхронизации в качестве эталонного сигнала для синтезатора РЧ используется частота 10 МГц внешнего генератора. Затем цифровая система ФАПЧ передает на главный контроллер очень стабильный синхронизирующий сигнал с низким уровнем фазового шума. Хотя модель SS-1 имеет упрощенную систему синхронизации и не оснащена синтезатором РЧ, тем не менее, в качестве генератора эталонной частоты для главного контроллера она использует фемтосекундные часы со сверхнизким фазовым шумом, что обеспечивает исключительно высокую производительность.

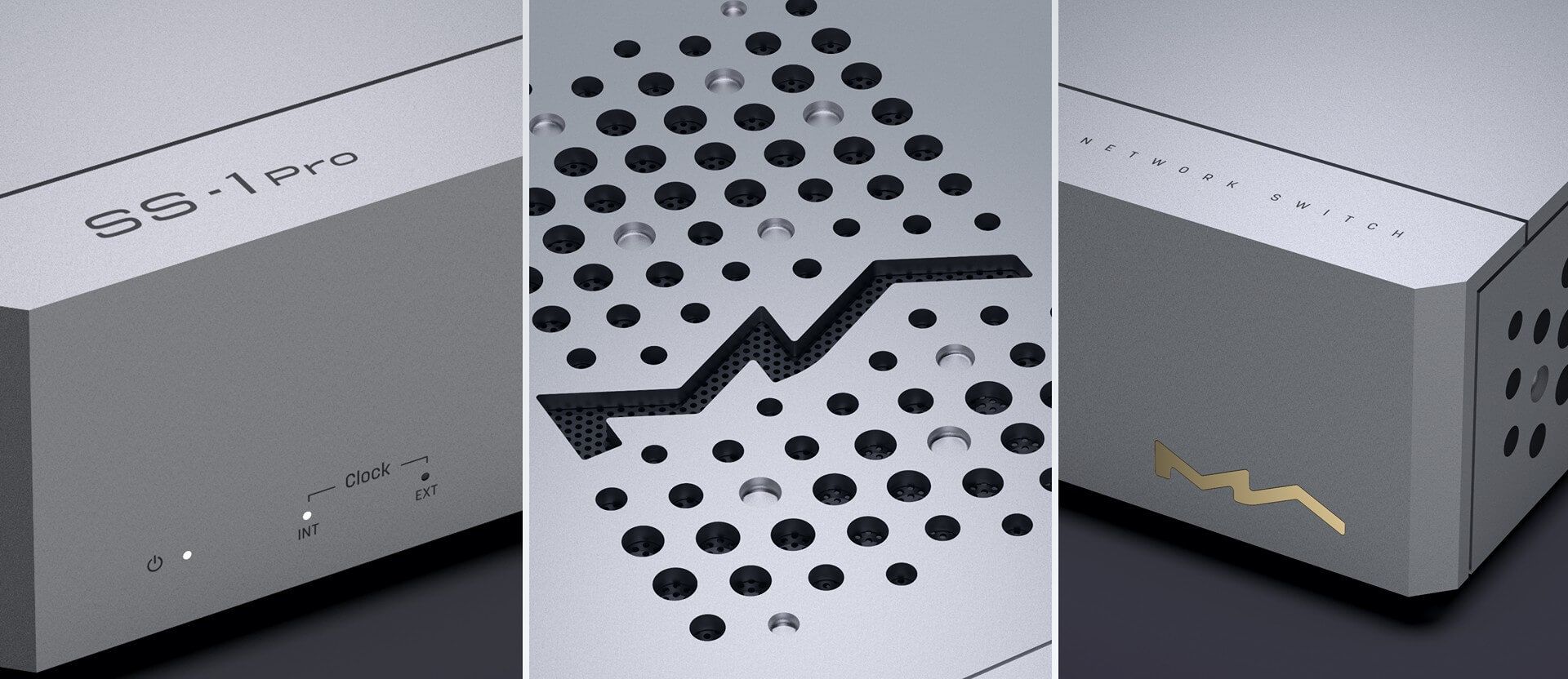

Отключаемые светодиодные индикаторы
Светодиодную индикацию состояния Ethernet-портов можно отключать кнопкой на задней панели, чтобы не мешала при прослушивании музыки в темноте или при слабом освещении.
Линейный источник питания, бесшумное охлаждение

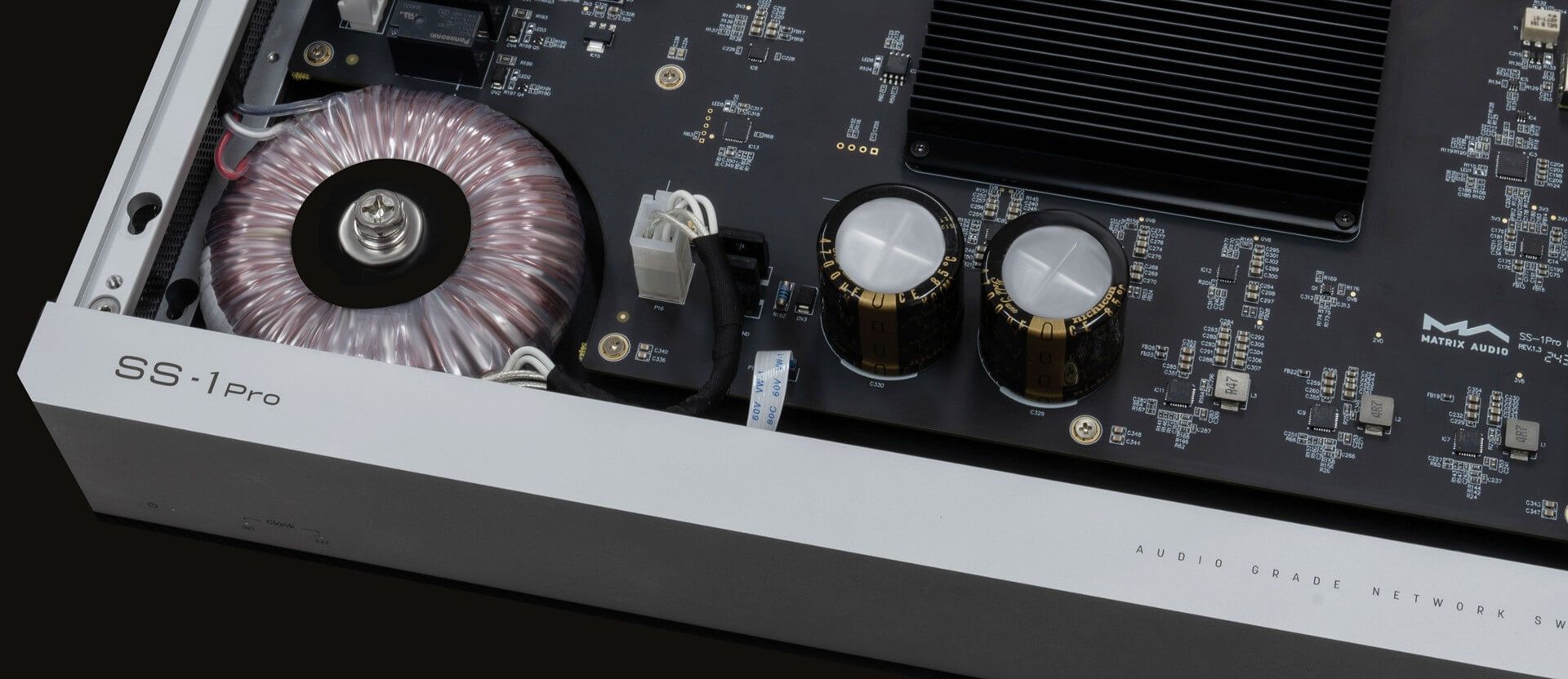

Изготовленный на заказ тороидальный трансформатор в сочетании с высокоскоростными диодами Шоттки и фильтрующими конденсаторами аудиофильского уровня емкостью до 10 000 мкФ образует первый каскад питания модели SS-1 Pro. До шести сверхмалошумящих линейных источников питания с LDO-регуляторами обеспечивают чистое питание системы синхронизации и главного управляющего чипа. Большой пассивный радиатор служит для охлаждения главной управляющей микросхемы и препятствует образованию шумов.
Возможность подключения внешнего источника питания

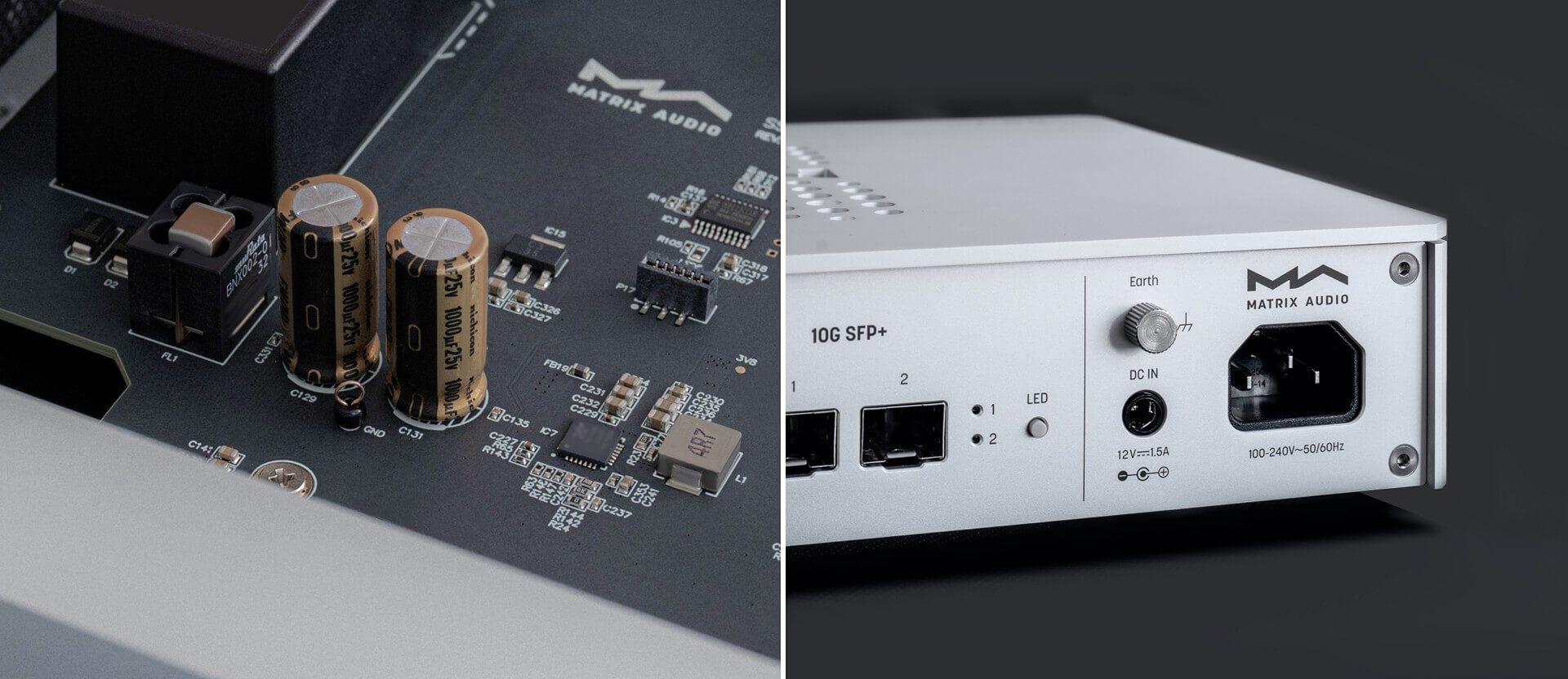

Сетевой коммутатор SS-1 оснащен входом постоянного тока, позволяющим подключить внешний линейный источник питания для максимального раскрытия потенциала устройства. Когда задействован вход постоянного тока, вход переменного тока автоматически отключается. Внешний линейный источник питания обеспечивает чистое питание для фемтосекундных часов и главного контроллера через внутренний фильтр подавления помех в линии питания и четыре сверхмалошумящие LDO-цепи.
Прецизионная адаптивная конструкция корпуса

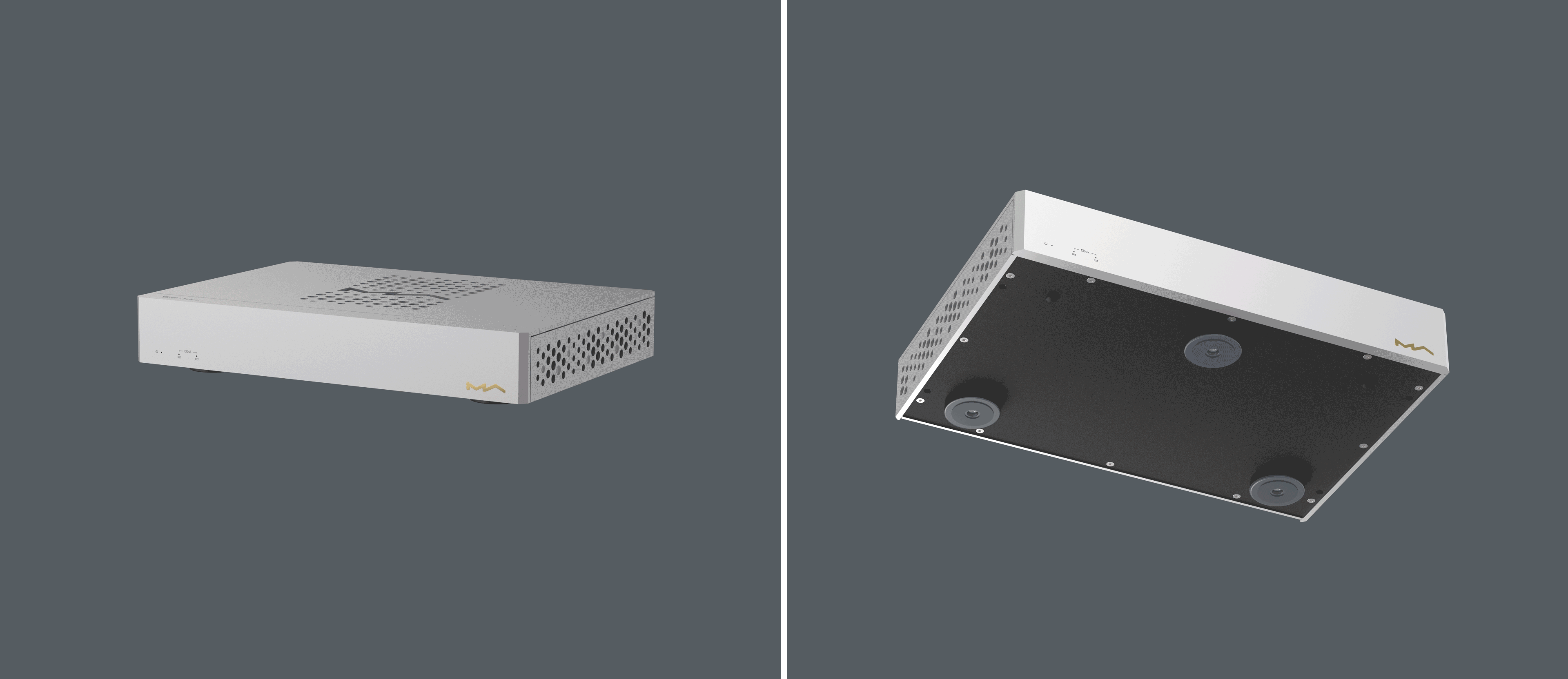

Алюминиевый корпус воплощает новый язык дизайна Matrix Audio. Усиленное стальное основание придаёт устройству прочность и устойчивость. Корпус имеет четыре изолирующие опоры, но вы можете использовать лишь три из них – в зависимости от требований к настройке и размещению устройства.
Технические характеристики
Стандарты и протоколы
|
|
IEEE 802.3：10BASE-T IEEE 802.3 u：100BASE-X IEEE 802.3 z：1000BASE-T IEEE 802.3 ab：1000BASE-T IEEE 802.3 ae：10G BASE-SR/LR IEEE 802.3 bz：2.5G/5G BASE-T IEEE 802.3 cb：2500BASE-X |

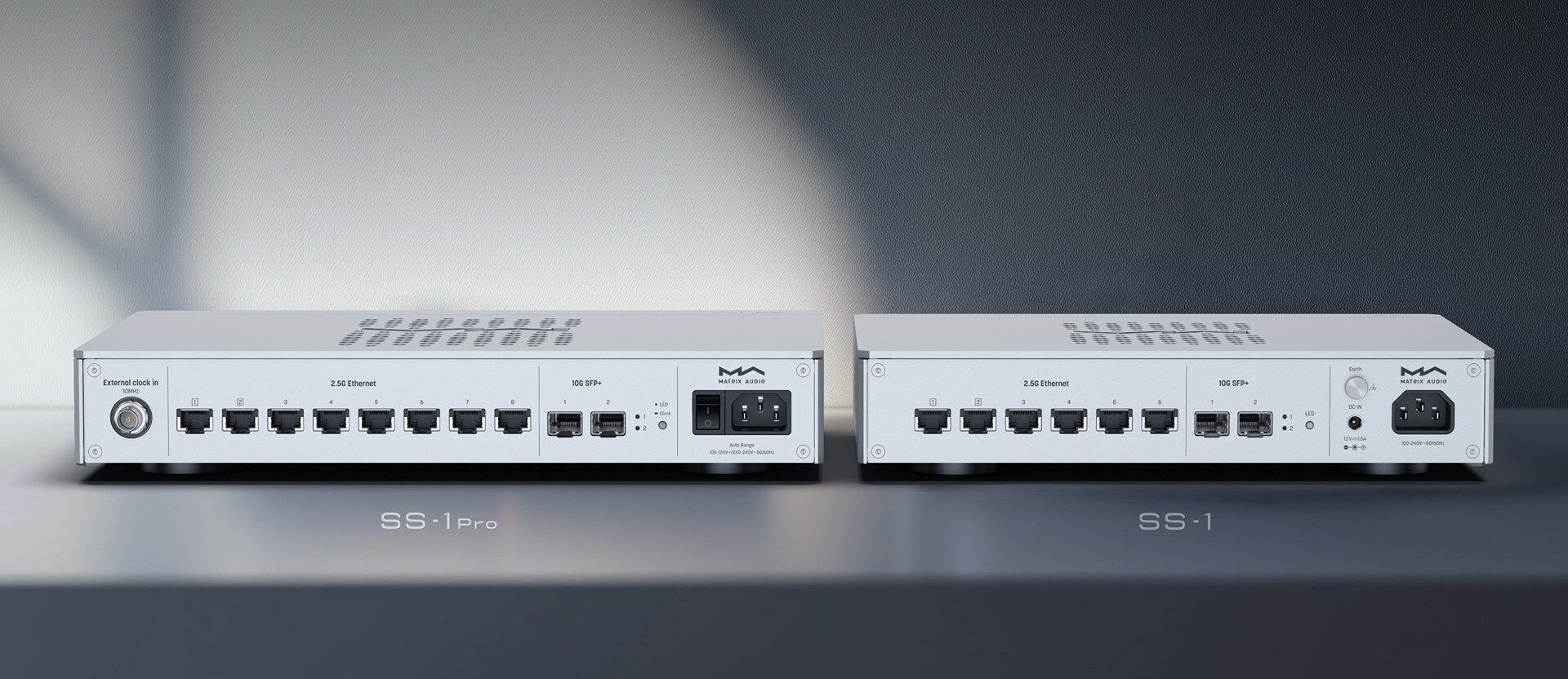

Порты
| SS-1 Pro |
2 х RJ45 – 100 /10 Мбит/с 6 х RJ45 – 2.5 / 1 Гбит/с, 100 /10 Мбит/с 2 х SFP/SFP+ – 10 Гбит/с
|
| SS-1 |
2 х RJ45 – 100 /10 Мбит/с 4 х RJ45 – 2,5 / 1 Гбит/с, 100 /10 Мбит/с 2 х SFP/SFP+ – 10 Гбит/с |
Вход для внешнего генератора синхроимпульсов
|
Только SS-1 Pro |
10 МГц / импеданс 50 Ом / импульсы синусоидальной или квадратной формы |
Светодиодные индикаторы
|
|
Системные: индикация питания/состояния х 1 |
|
|
Системные: индикация режимов синхронизации х 2 |
|
|
Порты: индикация скорости, соединения и активности |
Максимальный объем данных MAC
|
|
16 Кбайт – таблица MAC-адресов |
Питание
| SS-1 Pro |
Вход переменного тока Линейный источник питания с автоматическим выбором напряжения Напряжение питания: 100-120 В, 50/60 Гц или 220-240 В, 50/60 Гц переменного тока Автоматическое определение напряжения Потребляемая мощность: < 15 Вт
|
| SS-1 |
Вход переменного тока Импульсный источник питания с широким диапазоном напряжения Напряжение питания: 100-240 В, 50/60 Гц переменного тока Потребляемая мощность: < 15 Вт Вход переменного тока Питание от внешнего источника: переменный ток, 12 В ±10% Питание от внешнего источника: более 18 Вт Разъем питания: наружный диаметр 5,5 мм (-), внутренний диаметр 2,1 мм (+) |
Основные характеристики
| SS-1 Pro |
Вес Габариты (Ш х В х Г)
|
3.4 кг 280 х 58.5 х 206 мм
|
| SS-1 |
Вес Габариты (Ш х В х Г) |
2.3 кг 280 х 58.5 х 206 мм |
Комплект поставки
|
|
Кабель питания х 1 Краткое руководство х 1 Гарантийный талон х 1 |
По мере совершенствования изделия его технические характеристики могут быть изменены без предварительного уведомления.
