Мастер-универсал
Matrix Audio с гордостью представляет модель TS-1 – универсальное решение нового поколения для ценителей хорошего звука. Следуя философии «упрощения сложности», создатели TS-1 объединили в одном компактном устройстве стример, ЦАП и усилитель для наушников. Подключите к нему усилитель, активные колонки или наушники, и у вас будет Hi-Fi система, полностью готовая к работе. Будь вы почитателем цифрового аудио, стремящимся к удобству, или взыскательным ценителем звука, придирчивым к качеству – в обоих случаях TS-1 предлагает универсальное решение, которое отметает все лишнее, возвращая изначальную суть музыки.
Ориентация на опыт
Созданная на базе аппаратной платформы разработанной для Hi-Fi стримеров Matrix Audio серии M, модель TS-1 демонстрирует значительный скачок в производительности. Обновленный дисплей и постоянно развивающаяся операционная система MA Player в сочетании с приложением MA Remote обеспечивают полную совместимость с устройствами на базе iOS и Android. Для управления TS-1 можно успешно использовать как смартфон, так и планшет.
Неограниченные ресурсы – к вашим услугам
Аудиоцентр
Разработанная в русле концепции «аудиоцентр для любого применения», модель TS-1 предлагает пять входов: оптический, коаксиальный, USB Audio, HDMI ARC и аналоговые RCA. С TS-1 доступно все – развлекательный комплект в гостиной, настольная установка, виниловая система или современная потоковая музыка. «Аудиоцентр для любого применения» позволяет подключать любые источники сигнала. Для переключения с одного источника на другой пользуйтесь пультом ДУ или приложением MA Remote.
От настольной системы до развлекательного комплекса

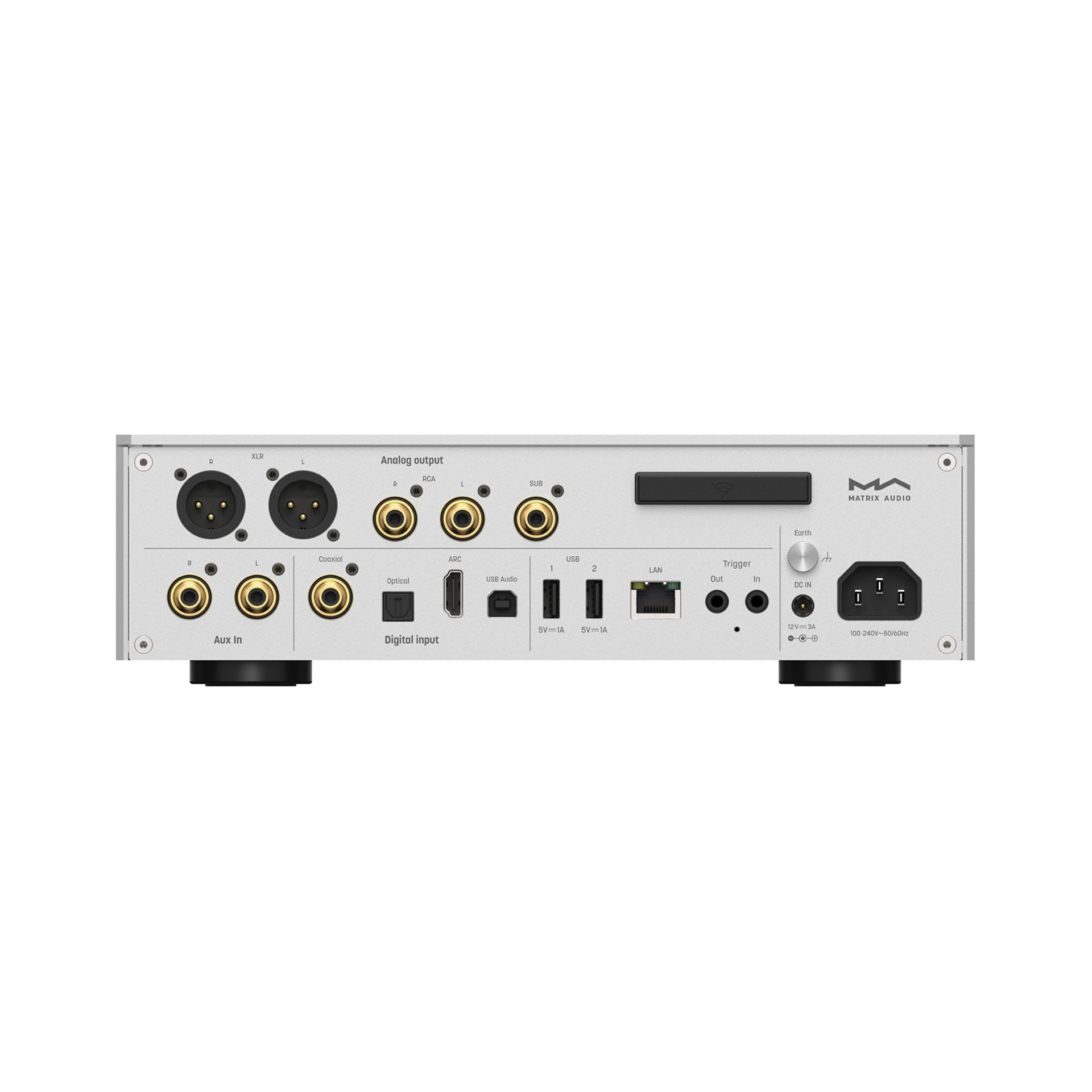

Высококачественные аналоговые выходы XLR и RCA упрощают подключение активных АС. Больше не нужно беспокоиться о согласовании усилителя или сложных проводных соединениях – минималистский стиль системы обеспечивает студийное качество звучания как на рабочем столе, так и в гостиной. Аналоговые выходы имеют два режима для контроля выходного напряжения – фиксированный и регулируемый. Последний удобен для работы с активными колонками, которые могут предъявлять особые требования к усилению.
Выход на сабвуфер
Добавленный на заднюю панель выход для сабвуфера пропускает аудиосигнал с частотой до 150 Гц, громкость которого синхронизирована с уровнем линейного выхода. Подключенный к этому выходу активный сабвуфер восполнит недостаток нижних частот, свойственный компактным активным колонкам. Использование колонок вместе с сабвуфером в 2.1-канальной конфигурации открывает новые возможности системы, обеспечивая более захватывающее звучание как в музыке, так и в фильмах.
Специальная настройка

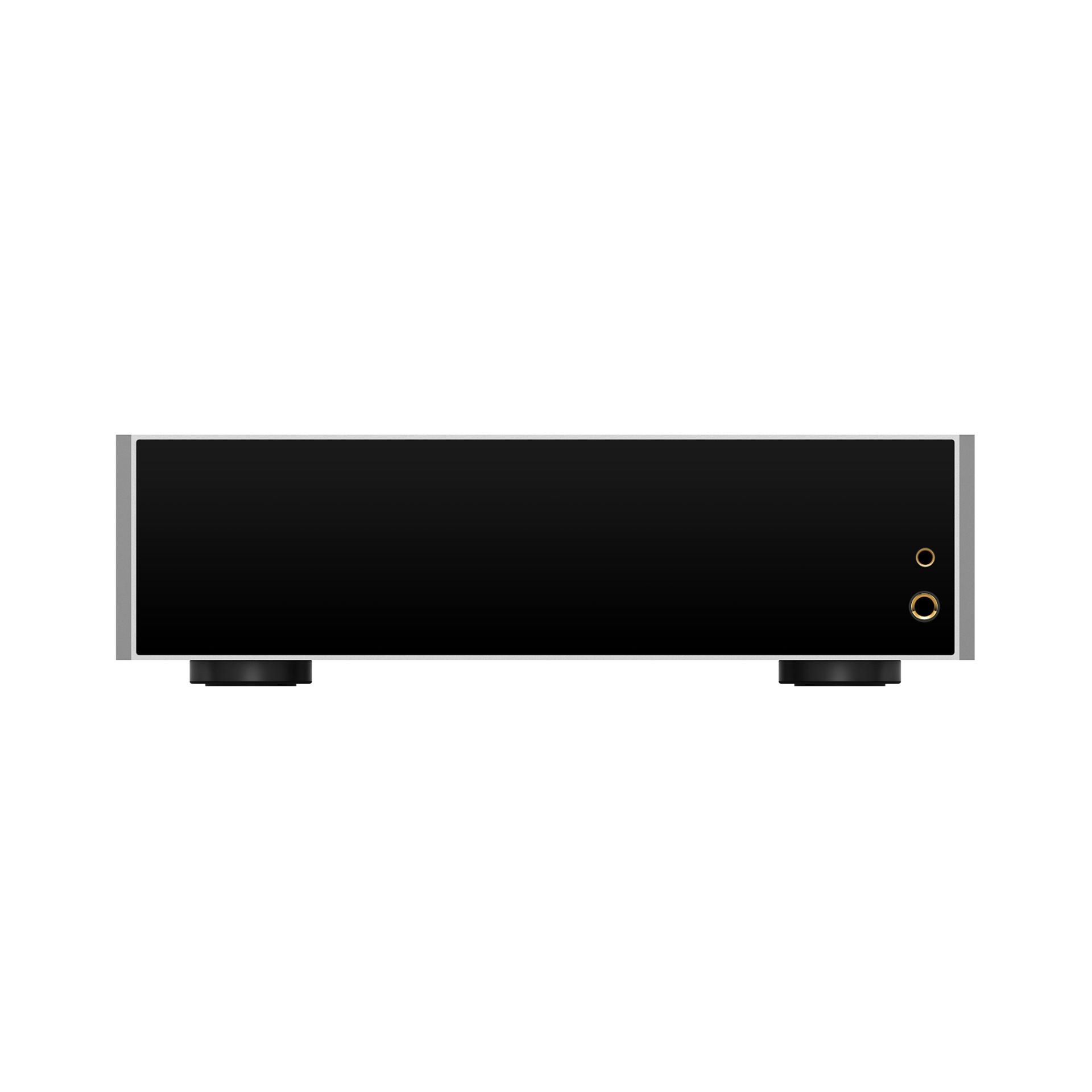

Новый, оснащенный 6.35-мм небалансным и 4.4-мм балансным выходами, полностью симметричный дискретный усилитель с высоким током смещения имеет выходной импеданс всего 1 Ом. Это обеспечивает хорошую динамику напряжения даже при использовании низкоимпедансных высокочувствительных наушников. Специально настроенный для современных наушников высокого разрешения, усилитель обеспечивает расширенную полосу пропускания ВЧ, но при этом деликатно сдерживает самые высокие частоты для более комфортного и длительного прослушивания. Благодаря переключаемой настройке выходного напряжения он легко справляется как с низкоомными внутриканальными, так и с высокоомными полноразмерными наушниками.
Отдельная двухъярусная конструкция
Аналоговые и цифровые схемы смонтированы на разных печатных платах, расположенных одна над другой: цифровая часть на нижнем ярусе, аналоговая – на верхнем. Такой подход способствует сведению до минимума помех между схемами и эффективному отводу тепла от усилителя с высоким током смещения. Аналоговая печатная плата имеет полностью симметричную структуру и обеспечивает стабильную передачу аудиосигнала. Это не только улучшает качество звука, но и повышает общую надежность конструкции.
Полностью симметричный ЦАП
Полностью симметричная схема цифро-аналогового преобразования включает по одному чипу AK4493SEQ на каждый канал, оба чипа работают параллельно. Такая конфигурация способствует значительному расширению динамического диапазона, придает звуковой сцене дополнительную глубину и детализацию. Примечательно, что секции питания двух чипов ЦАП полностью независимы. Питание на каждый из них поступает через двухканальный сверхмалошумящий стабилизатор напряжения. Благодаря этому достигается оптимальная производительность цифро-аналогового преобразования, обеспечивая чистый звук высокого качества.
Два фемтосекундных генератора
Аппарат оснащен двумя компактными генераторами синхроимпульсов с ультранизким уровнем фазового шума для опорных частот 44.1 и 48 кГц и кратных им. Питание генераторов осуществляется независимыми малошумящими линейными стабилизаторами, а для интеллектуального управления используется программируемая FPGA-матрица, что позволяет автоматически выполнять операции деления и переключения частот. Такая конструкция обеспечивает очень низкий уровень джиттера на цифровом аудиовыходе.
Локальное и облачное хранилище
Подключите устройство к NAS-серверу, чтобы создать библиотеку на основе контента, хранящегося на локальном сетевом накопителе. То же касается и музыки, которая хранится на облачном диске, например, Baidu Netdisk. С помощью приложения MA Remote музыкальные файлы с NAS и облачных дисков можно копировать во внутреннюю память TS-1.
SSD Накопитель
Быстрый и бесшумный
В днище устройства находится слот NVMe SSD, позволяющий установить твердотельный накопитель для расширения внутренней памяти. Неслышную работу SSD-диска обеспечивает специальный, независимый блок питания со серхнизким уровнем шума – особенность, которой лишены обычные компьютеры.
Гибкость подключения
Если проводные соединения для вас затруднительны, то реализованный в TS-1 новейший стандарт беспроводной связи Wi-Fi 6 обеспечит простое и удобное подключение. Однако, если вы ожидаете оптимального качества звука и стабильного стриминга высокого разрешения, рекомендуется использовать проводное подключение.
Возможность использования линейного питания
Специальный вход DC IN на задней панели позволяет подключить устройство к линейному источнику питания с целью более полного раскрытия его потенциала. При одновременном подключении внешнего сверхчистого линейного питания постоянного тока и питания от сети переменного тока система отдает предпочтение внешнему питанию и отключает питание переменного тока, сохраняя только соединение с землей. Кроме того, устройство оснащено сетевым фильтром и несколькими малошумящими LDO-стабилизаторами, чтобы обеспечивать чистое и стабильное питание каждого блока схемы в отдельности.
Технические характеристики
Цифровые входы
| Коаксиальные и оптические |
PCM 16 – 24 бит /44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц DSD 2.8 МГц (DoP) |
| HDMI ARC | PCM 16 – 24 бит /44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц |
| USB Audio |
PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц DSD 2.8 МГц, 5.6 МГц, 11.2 МГц (DoP) DSD 2.8 МГц, 5.6 МГц, 11.2 МГц, 22.4 МГц (Native) |
Вход Aux
|
Соотношение сигнал/шум |
100 дБ A-взвеш. |
|
КНИ+Ш |
<0.004% на 1 кГц, <0,004% в диапазоне 20 Гц – 20 кГц |
|
Диапазон воспроизводимых частот |
20 Гц – 20 кГц ±0.1 дБ, -3 дБ на 40 кГц |
|
Переходное затухание |
>-105 дБ |
|
Макс. уровень входного сигнала |
2.1 В RMS |
Линейные выходы
| XLR |
XLR Соотношение сигнал/шум：123 дБ А-взвеш. КНИ+Шум： <0.00018% на 1 кГц, <0.00022% на 20 Гц – 20 кГц Диапазон воспроизводимых частот：20 Гц – 20 кГц ±0.1 дБ, -3 дБ на 80 кГц Переходное затухание：>-140 дБ Уровень выходного сигнала：4.5 В RMS на 0 дБ / 0~4.5 В RMS регулируемый |
| RCA |
Соотношение сигнал/шум：120 дБ А-взвеш. КНИ+Шум：<0.00020% на 1 кГц, <0.00022% на 20 Гц – 20 кГц Диапазон воспроизводимых частот：20 Гц – 20 кГц ±0.1 дБ, -3 дБ на 80 кГц Переходное затухание：> -120 дБ Уровень выходного сигнала：2.2 В RMS на 0 дБ / 0~2.2 В RMS регулируемый |
| Выход на сабвуфер |
Частота среза：150 Гц на -3 дБ Уровень выходного сигнала：2,2 В RMS на 0 дБ / 0~2,2 В RMS регулируемый |
Выход на наушники
| 4,4-мм балансный |
Соотношение сигнал/шум：119 дБ А-взвеш. КНИ+Шум：< 0.0004% на 20 Гц – 20 кГц, 4 В RMS Диапазон воспроизводимых частот：20 Гц – 20 кГц ±0.5 дБ, -3 дБ на 22 кГц Выходное сопротивление：< 2 Ом Выходная мощность：1000 мВт на 33 Ом, 1000 мВт на 300 Ом, 500 мВт на 600 Ом, КНИ 1% Усиление：+12 дБ |
| 6,35-мм небалансный |
Соотношение сигнал/шум：116 дБ А-взвеш. КНИ+Шум：< 0.0004% на 20 Гц – 20 кГц, 2 В RMS Диапазон воспроизводимых частот：20 Гц – 20 кГц ±0.5 дБ, -3 дБ на 22 кГц Выходное сопротивление：< 1 Ом Выходная мощность：1400 мВт на 33 Ом, 250 мВт на 300 Ом, 130 мВт на 600 Ом, КНИ 1% Усиление：+12 дБ |
Сеть
|
LAN |
10/100/1000 Мбит/с |
| Wi-Fi | 2.4 ГГц / 5 ГГц |
USB
|
2 x USB 3.0 Порт USB обеспечивает макс. питание 5 В/ 1 А. |
|
|
Этот порт предназначен для подключения устройств, которые соответствуют стандарту USB Mass Storage и поддерживают форматы файла FAT, FAT32, exFAT и NTFS. При этом с некоторыми устройствами хранения данных совместимость может отсутствовать. |
MA Player
| Управляющее приложение | MA Remote |
|
Воспроизведение с локальных источников |
Поддерживаемые форматы：MP3、WMA、WAV、AIF、AIFC、AIFF、AAC、FLAC、OGG、APE、ALAC、M4A、DSF、DFF、CUE、ISO PCM 16 – 24 бит/44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц DSD 2.82 МГц, 3.07 МГц, 5.64 МГц, 6.14 МГц, 11.29 МГц, 12.29 МГц, 22.58 МГц, 24.58 МГц |
| Roon Ready |
PCM PCM 16 – 24 бит /44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц DSD 2,82 МГц, 5,64 МГц, 11,29 МГц, 22,58 МГц |
| QQ音乐 |
Характеристики аудиосигнала зависят от поставщика услуг |
| AirPlay 2 | Характеристики аудиосигнала зависят от поставщика услуг |
| DLNA/UPnP | Характеристики аудиосигнала зависят от поставщика услуг |
| TIDAL Connect | Характеристики аудиосигнала зависят от поставщика услуг |
| Spotify Connect | Характеристики аудиосигнала зависят от поставщика услуг |
| vTuner | Характеристики аудиосигнала зависят от поставщика услуг |
| Radio Paradise | Характеристики аудиосигнала зависят от поставщика услуг |
Триггер
|
Вход |
6 – 12 В пост. тока <10 мА |
|
Выход |
12 В пост. тока 50 мА макс. |
Разъём для дополнительного устройства хранения данных
|
M.2 2280 2260 2242 NVMe PCIe SSD slot SSD поддерживает стандарты PCIe 3.0/4.0/5.0，Для питания диска слот расширения обеспечивает макс. 3,3 В/ 3 А пост. тока |
Электропитание
|
Вход питания переменного тока |
Импульсный источник питания с широким диапазоном напряжения Напряжение питания: 100-240 В, 50/60 Гц переменного тока Потребляемая мощность в режиме ожидания: < 5 Вт Макс. потребляемая мощность: < 35 Вт |
|
Вход питания постоянного тока |
Напряжение внешнего источника питания: 12 В ±10% постоянного тока Мощность внешнего источника питания: Более 36 Вт Разъём питания: Наружный диаметр 5.5 мм (-), внутренний диаметр 2.1 мм (+) |
Физические характеристики
|
Масса |
2.89 кг |
|
Размер |
Ширина: 280 мм Глубина: 210 мм Высота: 82 мм |
Принадлежности
|
Кабель питания х 1
Пульт дистанционного управления х 1 Печатная документация х 1 |
По мере совершенствования изделия его технические характеристики могут быть изменены без специального уведомления.
