Магия музыки

Аппараты серии N унаследовали фирменную эстетику Matrix Design. Созданная для требовательных аудиофилов, эта музыкальная система включает в себя три модели раздельных компонентов: цифровой музыкальный транспорт NT-1, цифро-аналоговый преобразователь ND-1 и усилитель для наушников NA-1. Раздельные компоненты обеспечивают гибкость при выборе состава системы. А безупречное качество звучания привносит в процесс прослушивания ещё большую утончённость, эффект присутствия и магию музыки.

Безупречная точность звучания

Следуя философии минимализма, ND-1 полностью сосредоточен на важнейшей задаче – максимально качественном цифро-аналоговом преобразовании музыкального сигнала. Звучание – абсолютный приоритет. Строго выверенная архитектура схем в сочетании с профессиональной настройкой обеспечивают чистую, прозрачную звуковую картину с минимально возможными искажениями. Его классический тёплый тембр точно передаёт каждую деталь музыкального произведения. Аппарат создан для любителей музыки, стремящихся к аутентичному, утончённому и живому воспроизведению оригинальной записи.

Превосходит ожидания

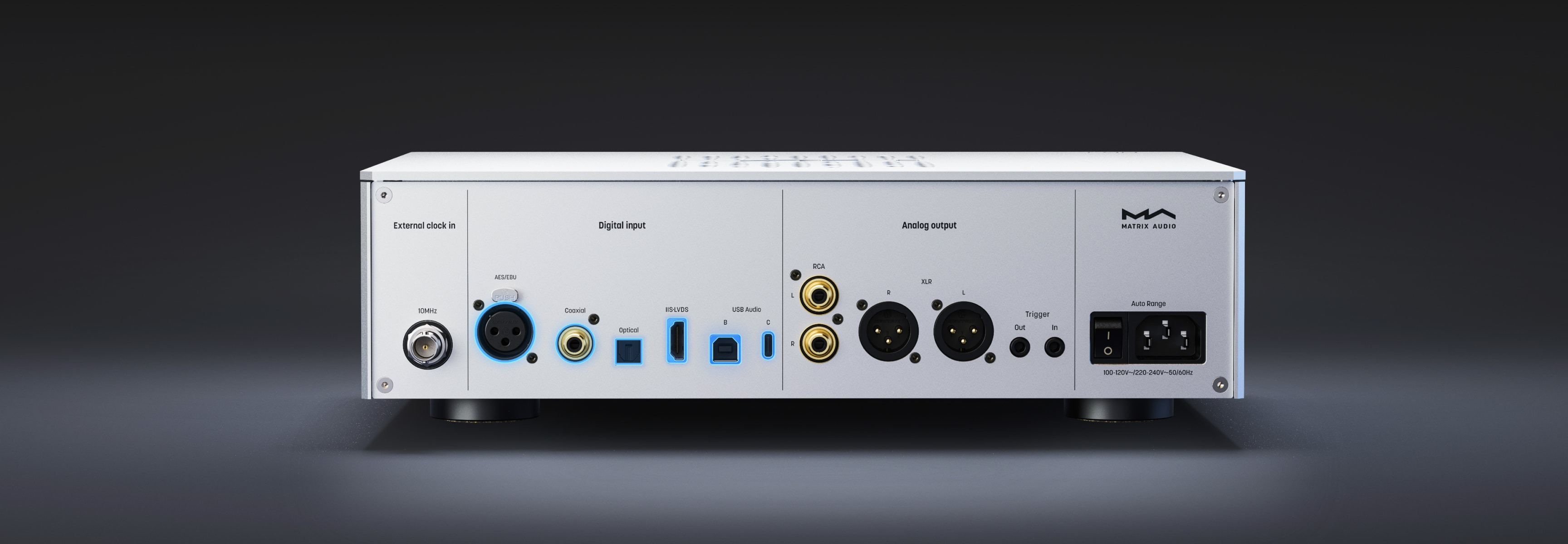

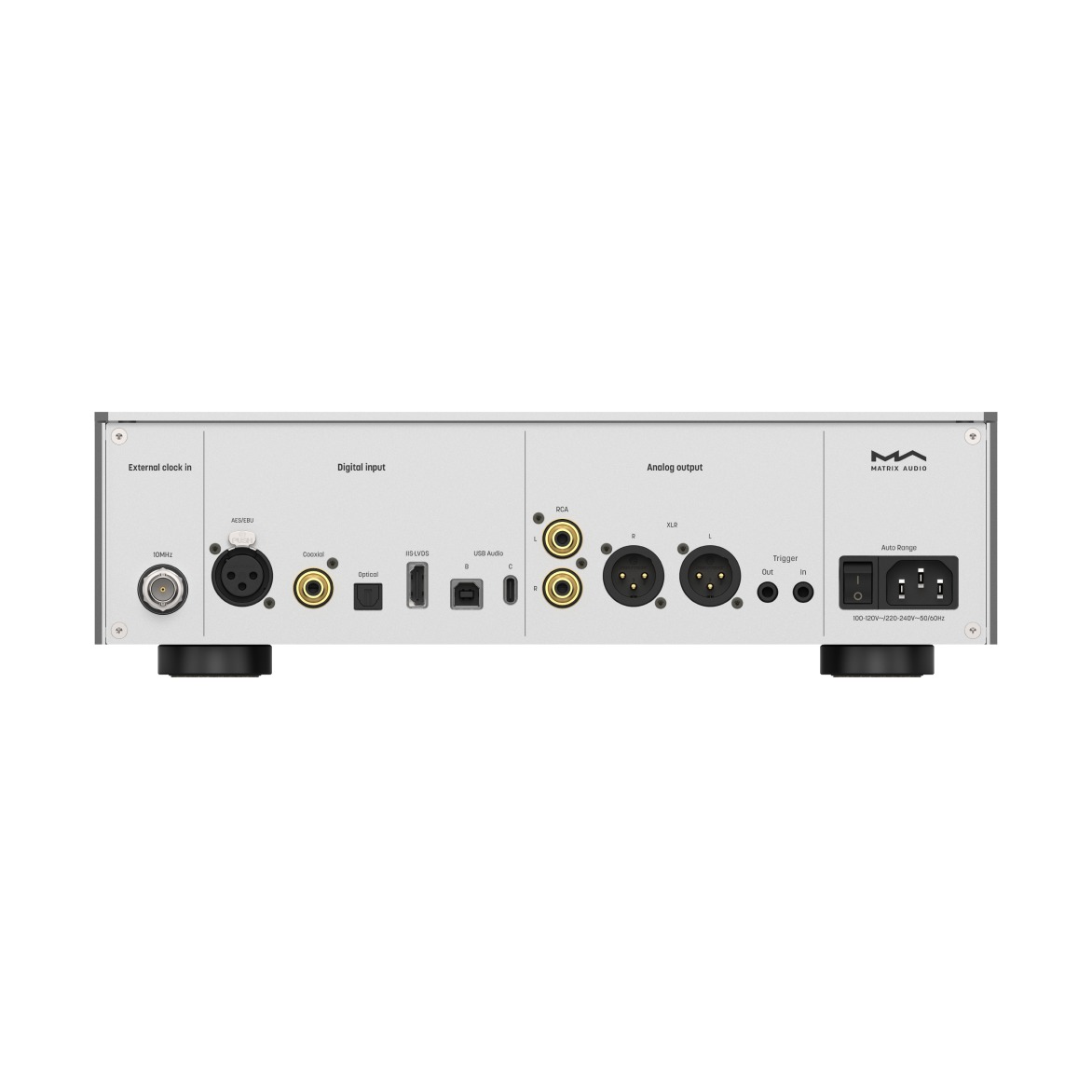

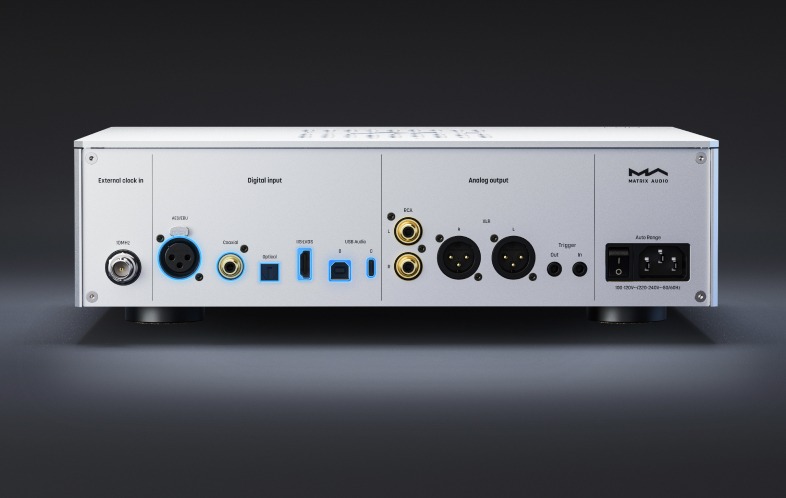

Оснащение ND-1 включает полный набор цифровых входов: оптический, коаксиальный, AES/EBU, IIS-LVDS, USB Type B и Type C. Помимо поддержки стандартных цифровых сигналов S/PDIF, аппарат позволяет одновременно подключаться к смартфонам, планшетам и ПК через различные USB-интерфейсы. Все цифровые входы имеют электрическую изоляцию, эффективно блокирующую синфазные помехи и шумы контура заземления между источником сигнала и схемой ЦАП, обеспечивая чистую и стабильную передачу аудиоданных.

Двухуровневая архитектура обработки сигнала

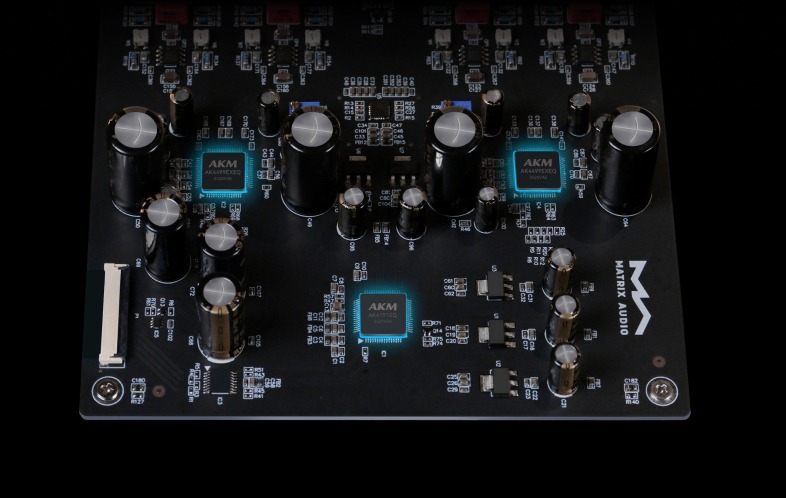

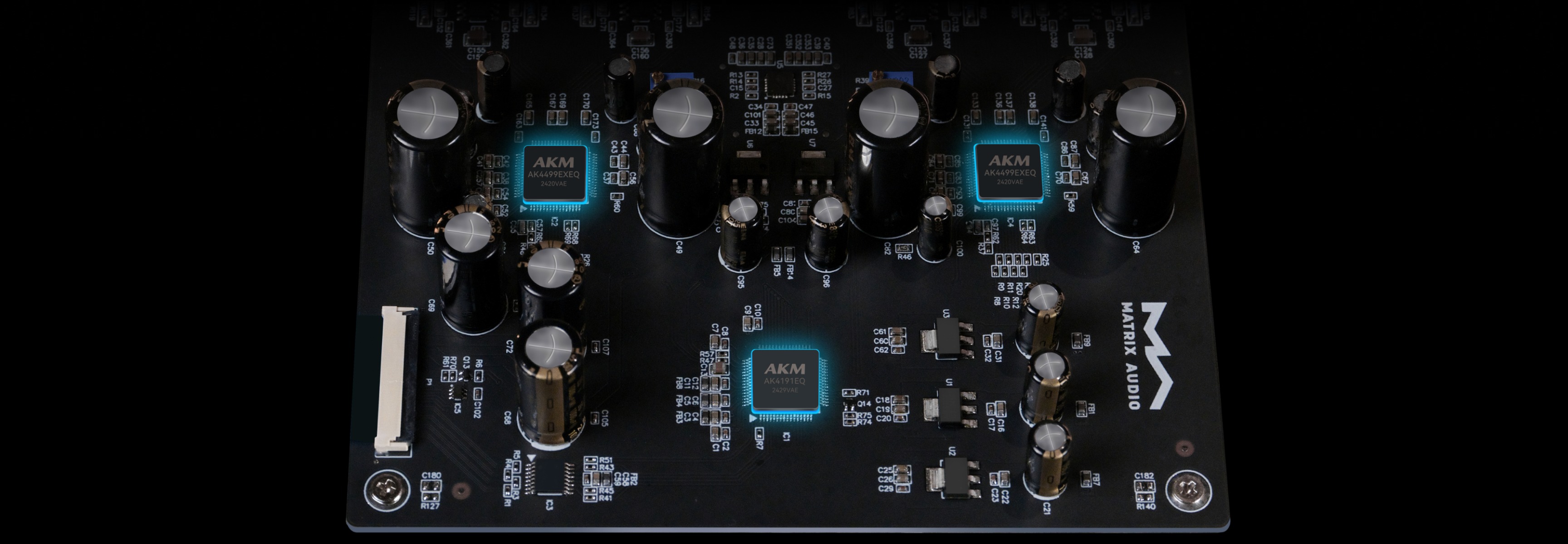

В конструкции ND-1 используется комбинация микросхем компании AKM: дельта-сигма модулятором AK4191EQ и двумя чипами ЦАП AK4499EX – по одному на каждый из каналов. Модулятор отвечает за высокоточную цифровую обработку и синхронизацию, а AK4499EX предназначены для цифро-аналогового преобразования раздельно левого и правого каналов. Эта архитектура «1+2» эффективно подавляет джиттер, оптимизирует разделение каналов и фазовую согласованность, а также обеспечивает исключительное соотношение сигнал / шум и динамический диапазон.

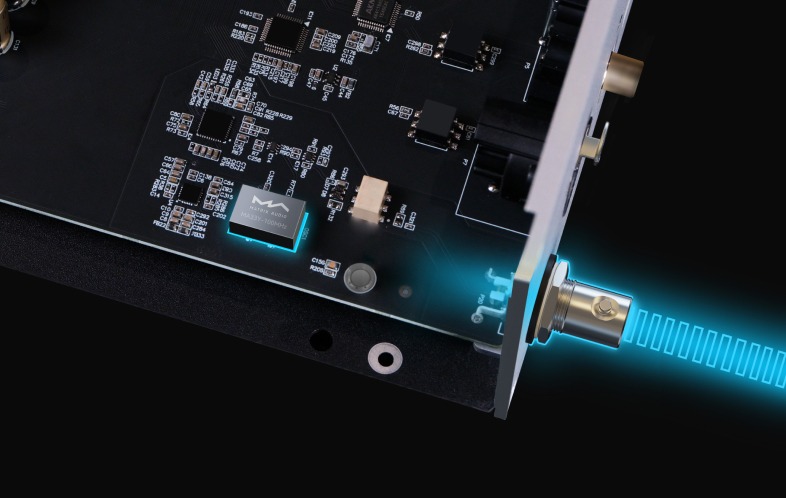

Звук без компромиссов

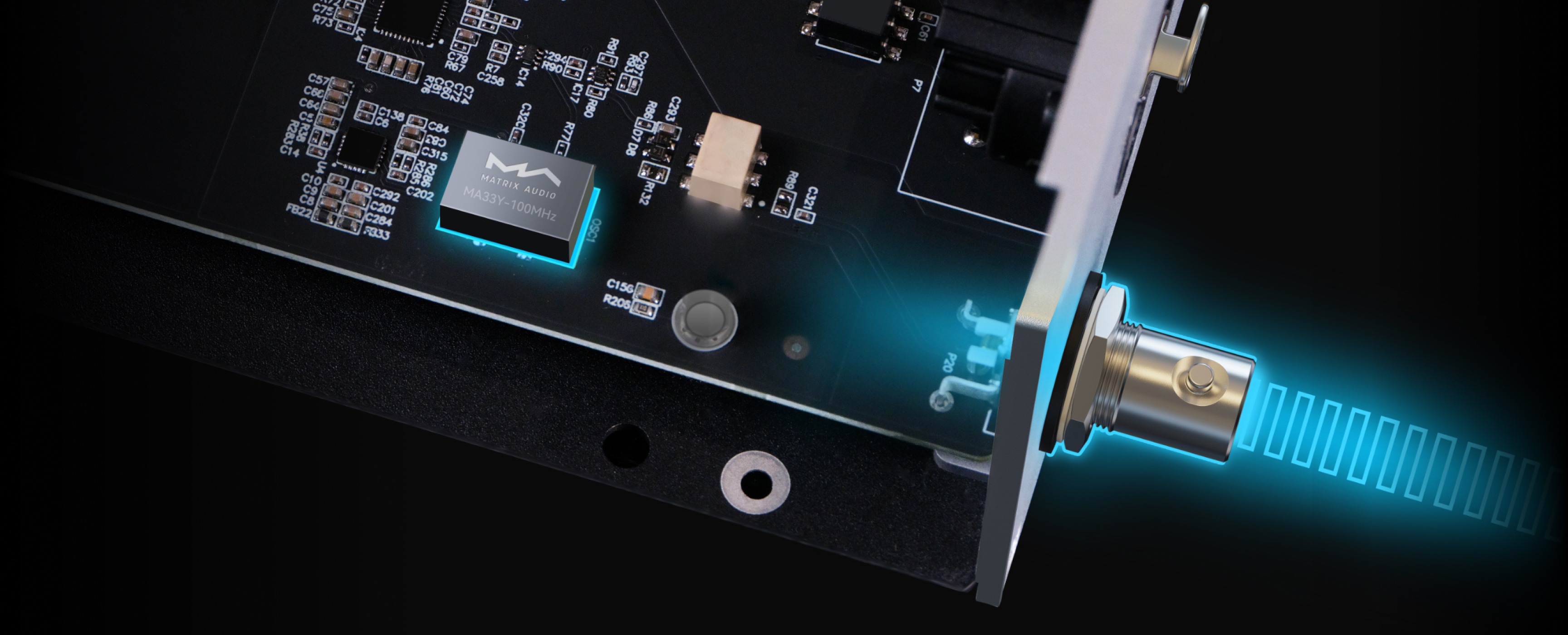

Специально разработанный для ND-1 фемтосекундный тактовый генератор со сверхнизким фазовым шумом обеспечивает высокоточный опорный сигнал для схемы цифро-аналогового преобразования. Кроме того, он включает в себя схему синтеза тактового сигнала DPLL, заимствованную из флагманской модели Matrix Audio MS-1, поддерживающую режим получения внешнего тактового сигнала. В сочетании с эталонным тактовым генератором SC-1, система раскрывает весь свой потенциал, улавливая тончайшие нюансы и динамические контрасты в музыке, обеспечивая прозрачное, сбалансированное, многослойное реалистичное звучание.

Полная гармония

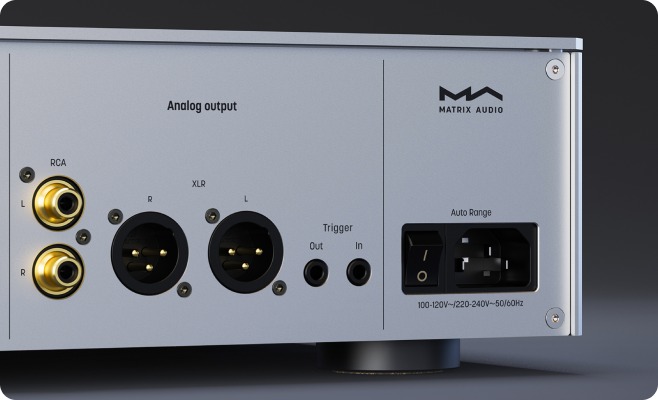

Два уровня выходного сигнала на выбор

RCA 2 В RMS / XLR 4 В RMS / RCA 2.25 В RMS / XLR 4.5 В RMS

Для аналоговых выходов XLR и RCA есть возможность выбрать один из двух вариантов уровня выходного сигнала. Это позволяет согласовать выходное напряжение с чувствительностью входа усилителя или активных колонок, обеспечивая точное согласование усиления. и предотвращая перегрузку сигнала, искажения или динамические потери, вызванные недостаточным уровнем сигнала Результат – отсутствие искажений от перегрузки и полное сохранение динамики без потерь от слабого сигнала.

100-ступенчатая регулировка уровня громкости

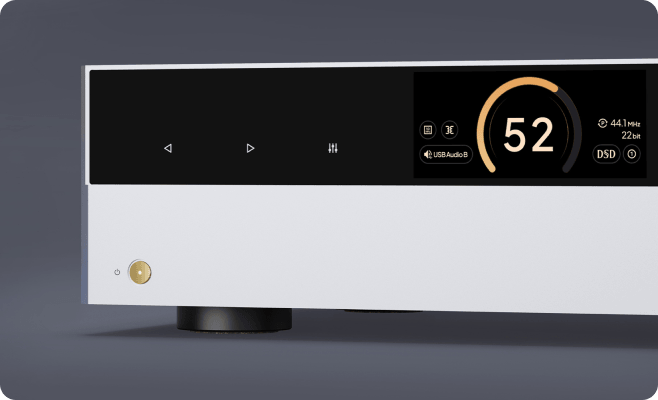

Аппарат оснащён высокоточным цифровым регулятором со 100 градациями уровня громкости. Это позволяет напрямую подключаться к усилителю мощности или активным колонкам без необходимости использования отдельного предусилителя.

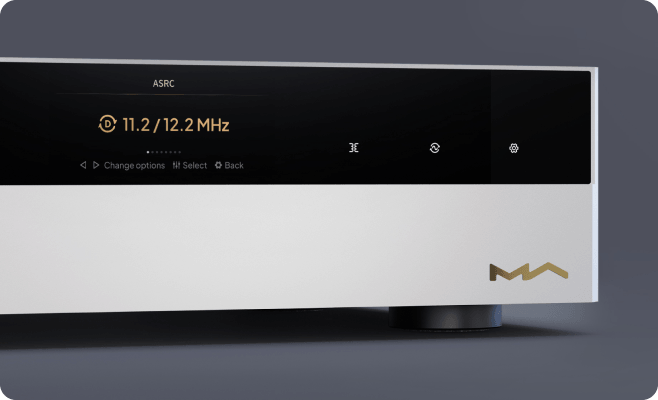

Цифровой апсемплинг и DSD-преобразование

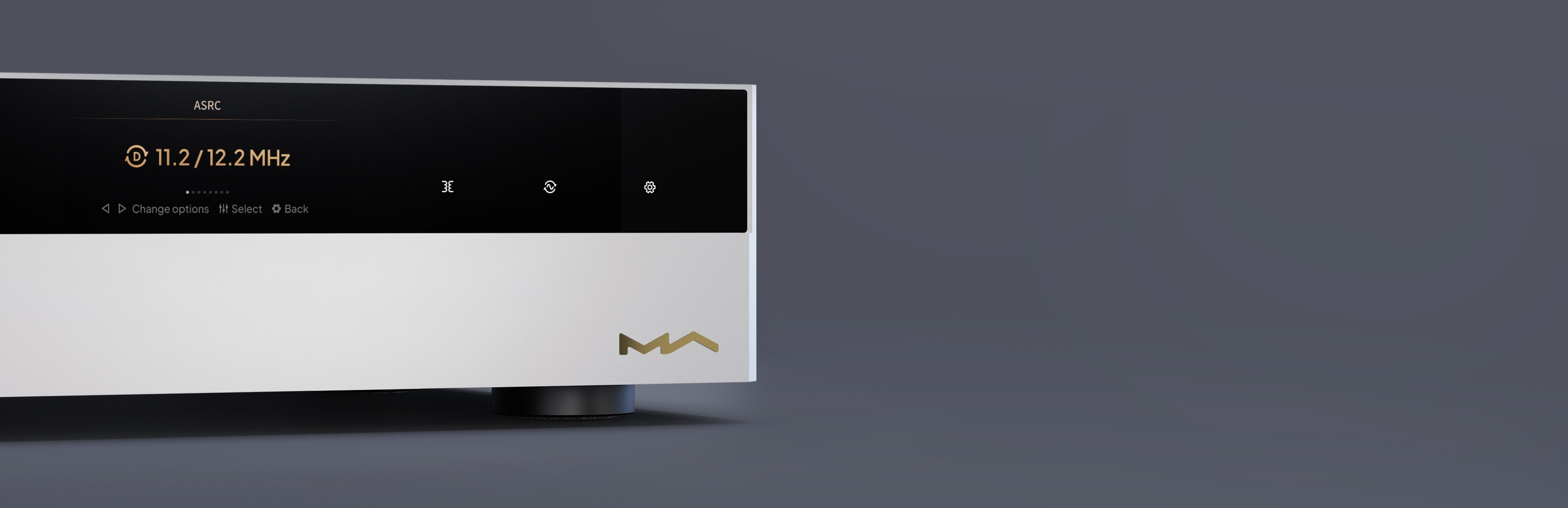

Встроенный механизм асинхронного повышения частоты дискретизации и DSD-преобразования обрабатывает все аудиоданные в цифровом формате. Асинхронная интерполяция изолирует джиттер, раскрывая мельчайшие детали. DSD-конвертер преобразует весь воспроизводимый звук в DSD, повышая плотность звучания. Настраиваемые режимы преобразования в PCM или DSD позволяют оценить разницу в звучании при различных настройках.

Один ЦАП, два музыкальных континуума

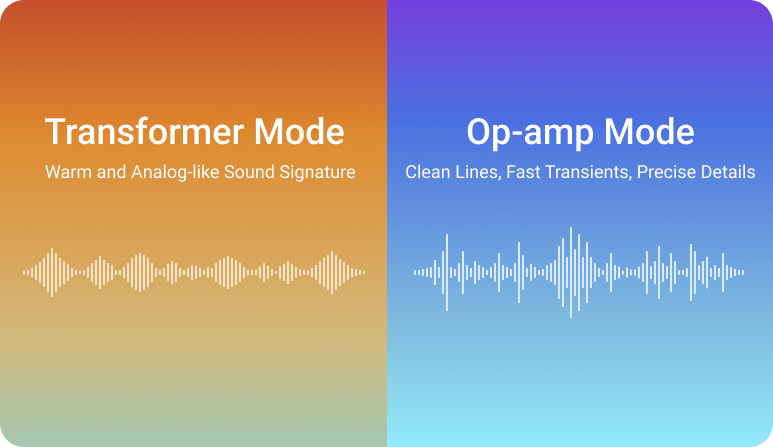

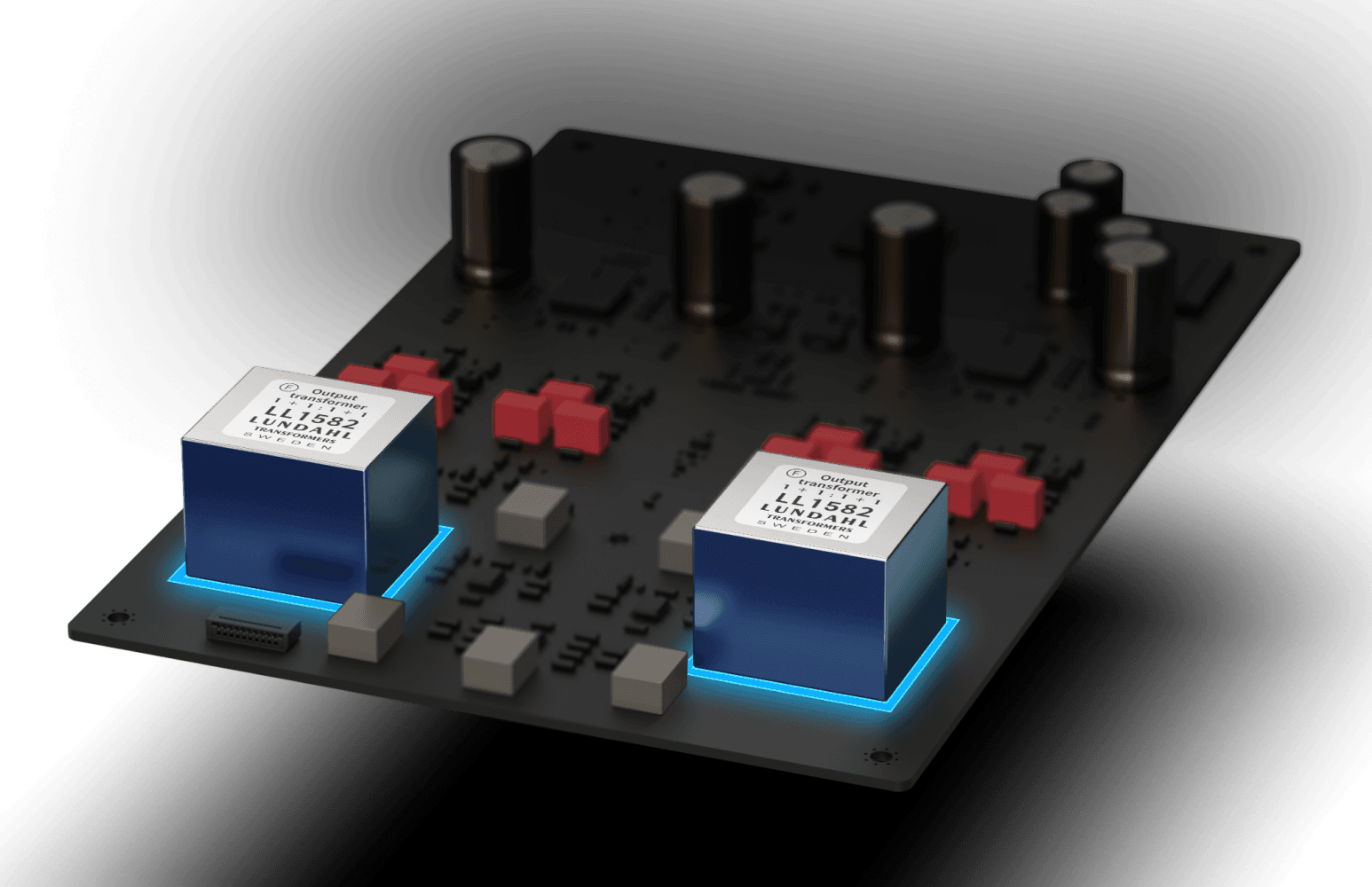

В выходном каскаде ND-1 используются прецизионные трансформаторы LUNDAHL. Благодаря функции выбора режима, пользователи могут переключаться между вариантами звучания – Transformer Mode или Op-amp Mode.

В режиме Transformer звук обладает характерной теплотой и богатыми аналоговыми характеристиками аудиотрансформаторов Lundahl. В режиме Op-amp аппарат демонстрирует звучание, отличающееся скоростью и высоким разрешением – чёткие линии, резкие переходы и точнейшее воспроизведение деталей.

Источник чистоты

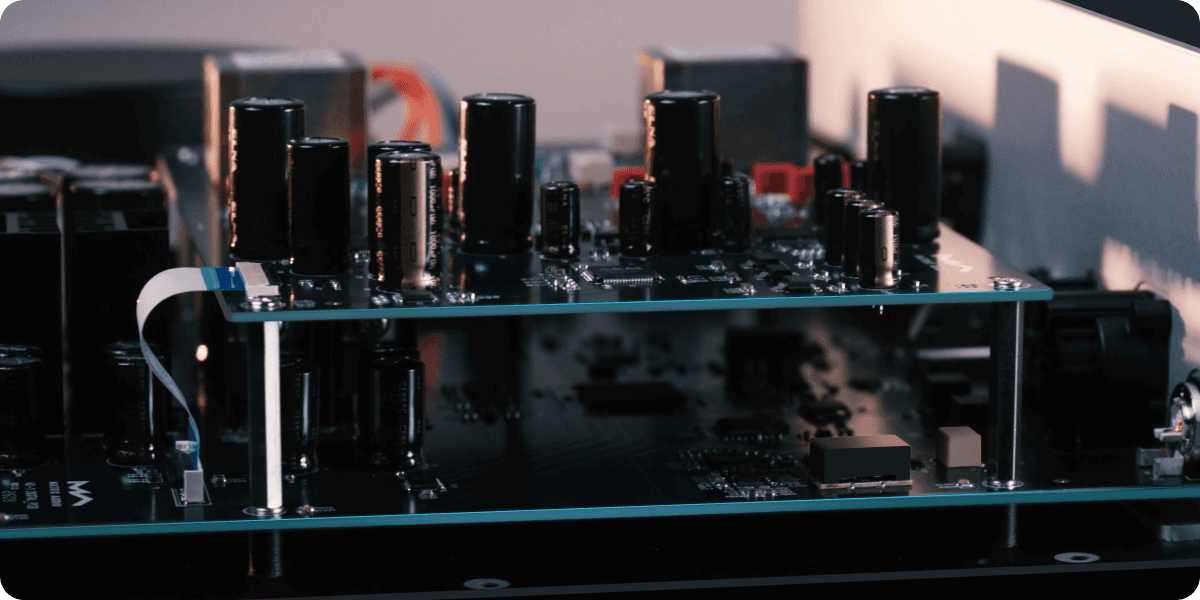

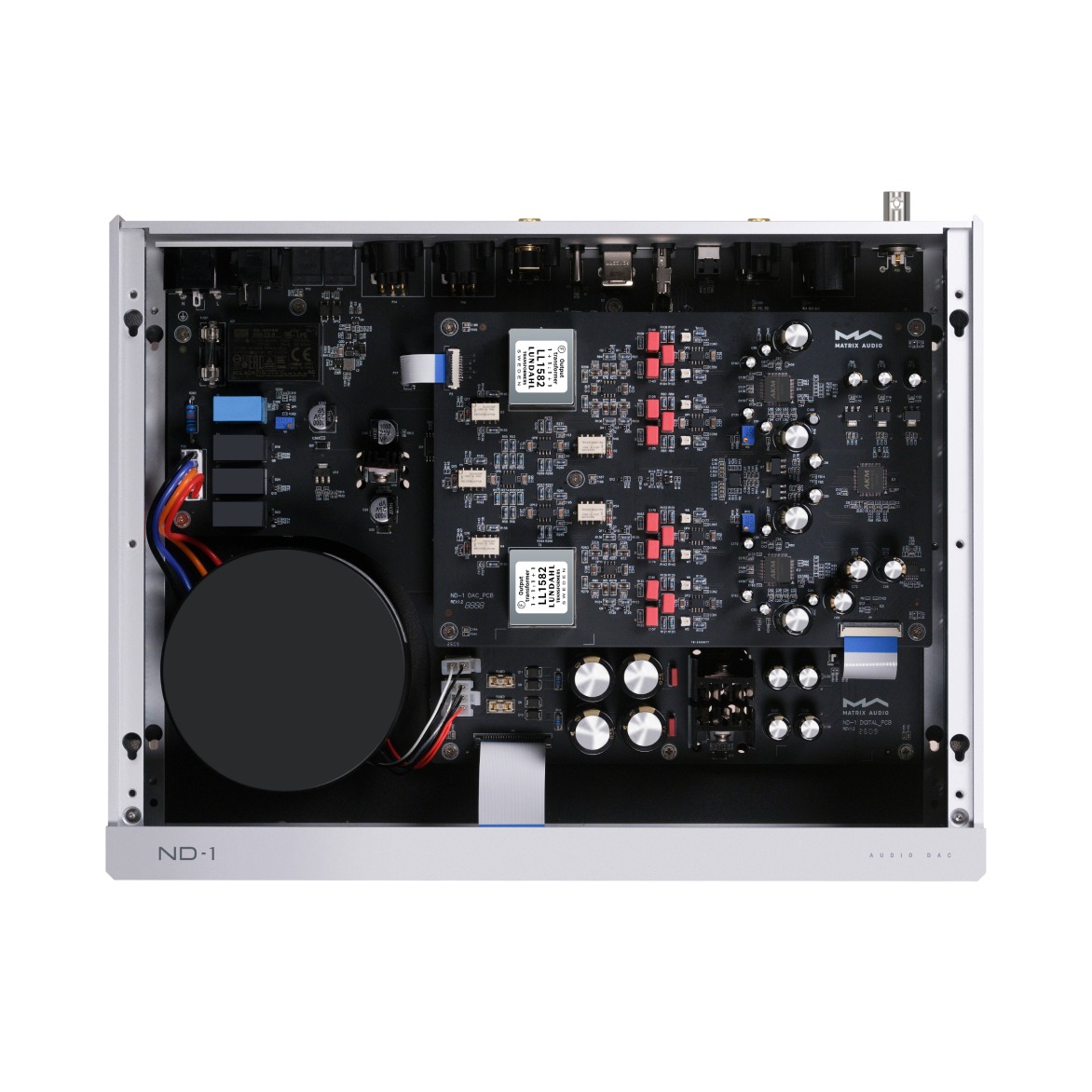

Цифровая и аналоговая секции ND-1 размещены на двух отдельных печатных платах. Цифровая схема расположена на нижнем уровне, а каскад ЦАП — на верхнем. Такое решение позволяет эффективно минимизировать помехи. Питание осуществляется от многовиткового тороидального трансформатора и нескольких линейных стабилизаторов напряжения. Это обеспечивает полностью линейную характеристику питания для каждого сегмента схемы на уровне источника.

Абсолютная стабильность

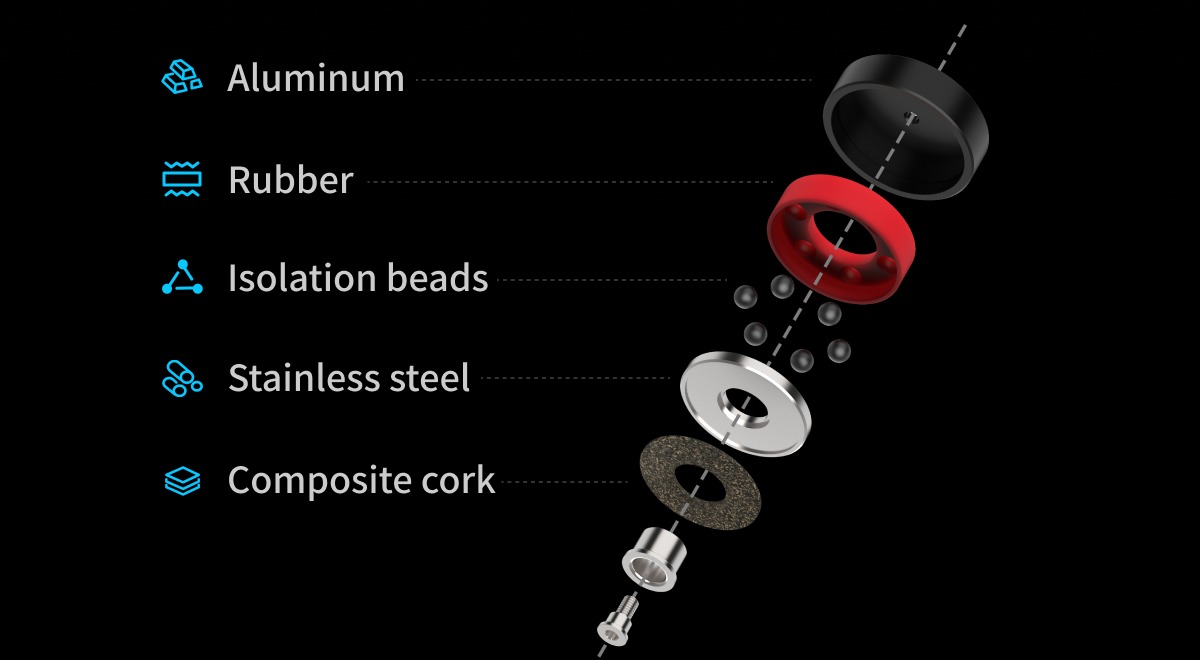

Изоляционный демпфер MA-DAMPER PRO – совместная разработка компаний Matrix Audio и Audio Bastion. Пять составляющих из разных материалов – алюминия, нержавеющей стали, резины, изоляционных шариков и композитной пробки – образуют многослойную систему демпфирования и контроля вибрации. Узел эффективно поглощает и нейтрализует внешние механические воздействия. В сочетании с фирменной стойкой TEMPO DX RACK, Matrix Audio предлагает комплексное решение для устранения вибраций.

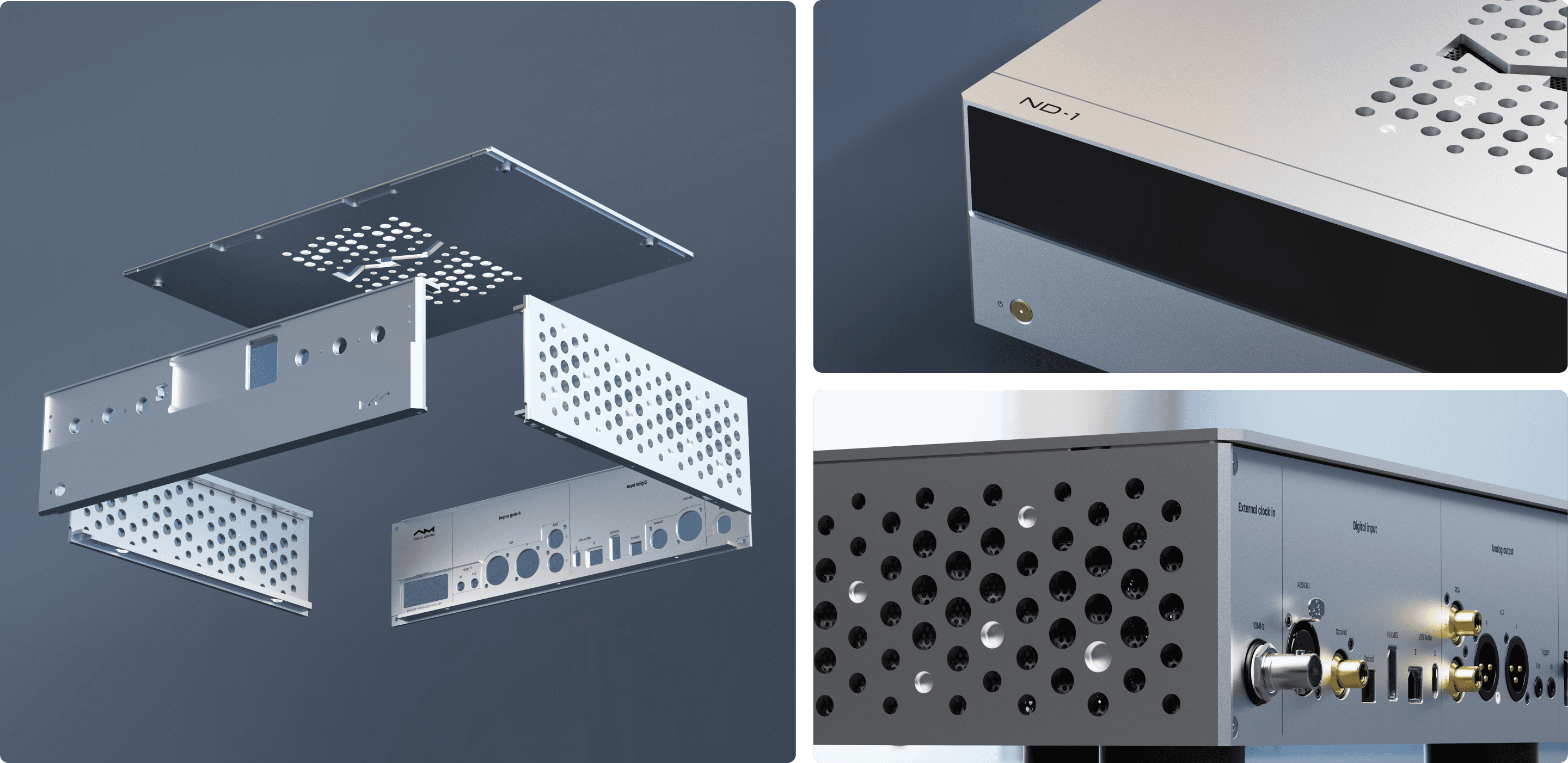

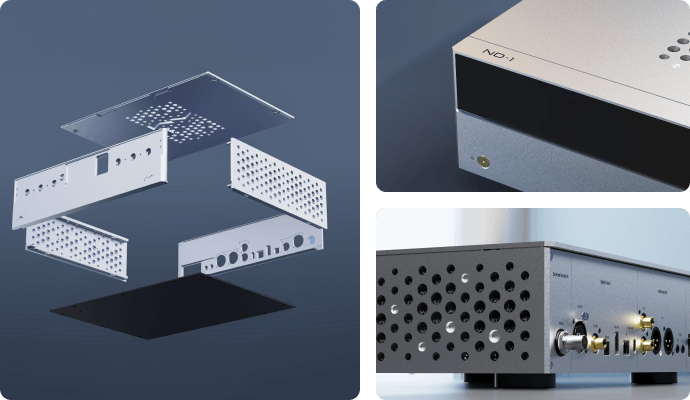

Инженерное совершенство

Модели серии N – не только услада слуха, наслаждение для глаза. Унаследовав концепцию дизайна семейства Matrix Audio, корпуса из алюминия с ЧПУ-обработкой делают изысканной каждую деталь.

Универсальная комбинация

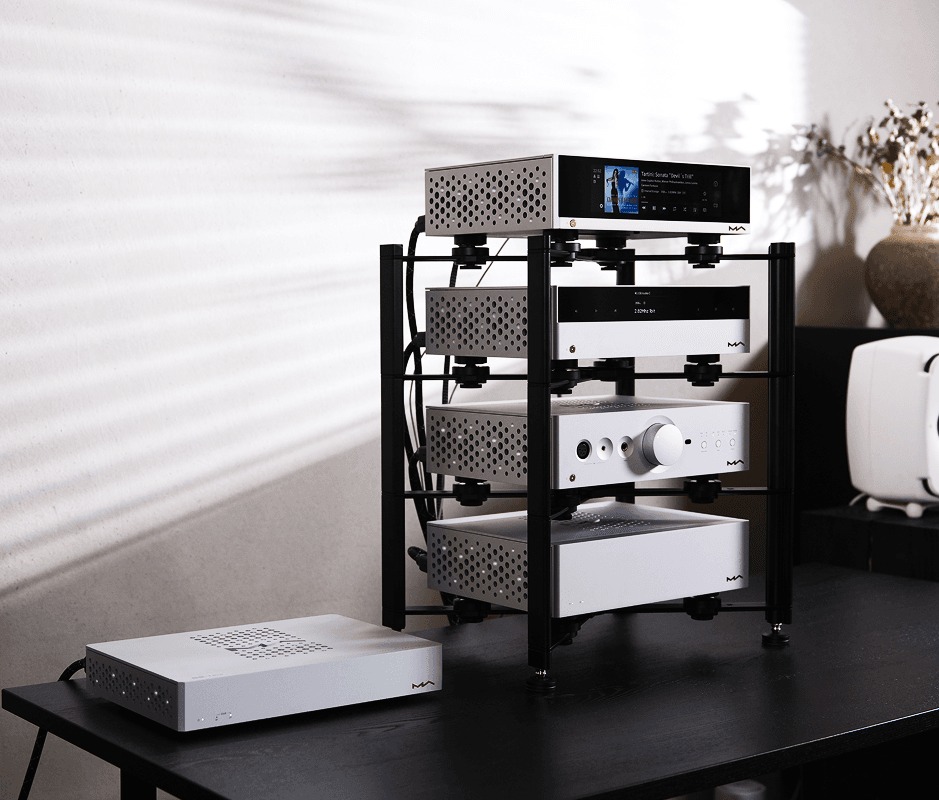

Совместно с цифровым музыкальным транспортом NT-1 и усилителем для наушников NA-1, ND-1 образует настольную Hi-Fi систему, объединяющую воспроизведение, конвертацию сигнала и усиление в одной конфигурации, адаптируемой к широкому спектру сценариев прослушивания. Также улучшить звучание помогут внешний тактовый генератор SC-1 и аудиофильский сетевой коммутатор SS-1 Pro. Широкий выбор вариантов конфигурации позволит с лёгкостью подобрать систему в соответствии с предпочтениями владельца.

Технические характеристики

Цифровые входы


Коаксиальный, оптический, AES/EBU

  • PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц

  • DSD 2.82 МГц (DoP)

IIS-LVDS

  • PCM 16 – 32 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц, 352.8 кГц, 384 кГц, 705.6 кГц, 768 кГц

  • DSD 2.82 МГц, 3.07 МГц, 5.64 МГц, 6.14 МГц, 11.29 МГц, 12.29 МГц, 22.58 МГц, 24.58 МГц, 45.16 МГц，49.15 МГц (Native)

  • USB Audio (USB Type B и USB Type C）

  • PCM 16 – 24 бит / 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц、352.8 кГц、384 кГц、705.6 кГц、768 кГц

  • DSD 2.82 МГц、5.64 МГц、11.29 МГц (DoP)

  • DSD 2.82 МГц, 3.07 МГц, 5.64 МГц, 6.14 МГц, 11.29 МГц, 12.29 МГц, 22.58 МГц, 24.58 МГц (Native)


Аналоговые выходы

В режиме Op-amp

XLR

  •  Выходное сопротивление: 20 Ом

  •  Уровень сигнала: 4.5 В RMS / 0~4.5 В RMS регулируемый

  •  Соотношение сигнал / шум: >127 дБ A-взвешенное

  •  КНИ + шум:<0.0002% @ 1 кГц

  •  Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц

  •  Перекрёстные помехи: >-145 дБ


RCA

  •  Выходное сопротивление: 10 Ом

  •  Уровень сигнала: 2.25 В RMS / 0~2.25 В RMS регулируемый

  •  Соотношение сигнал / шум: >121 дБ A-взвешенное

  •  КНИ + шум:<0.0002% @ 1 кГц

  •  Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц

  •  Перекрёстные помехи: >-125 дБ


В режиме Transformer

XLR

  • Выходное сопротивление: 20 Ом

  •  Уровень сигнала: 4.5 В RMS / 0~4.5 В RMS регулируемый

  •  Соотношение сигнал / шум: >127 дБ A-взвешенное

  •  КНИ + шум:<0.02% @ 1 кГц

  •  Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц

  •  Перекрёстные помехи: >-140 дБ


RCA

  • Выходное сопротивление: 10 Ом

  •  Уровень сигнала: 2.25 В RMS / 0~2.25 В RMS регулируемый

  •  Соотношение сигнал / шум: >121 дБ A-взвешенное

  •  КНИ + шум:<0.02% @ 1 кГц

  •  Частотный диапазон: 20 Гц – 20 кГц ±0.3 -3 дБ @ 90 кГц

  •  Перекрёстные помехи: >-125 дБ


Вход внешнего тактового генератора


10 МГц / 50 Ом / синусоидальный или прямоугольный сигнал


Триггер


Вход: 6 – 12 В постоянного тока < 10 мА

Выход: 12 В постоянного тока / 50 мА МАКС


Параметры электропитания


Напряжение питания: 100 – 120 В или 220 – 240 В переменного тока 50 / 60 Гц

Потребляемая мощность в режиме ожидания: < 3 Вт

Максимальная потребляемая мощность: < 50 Вт


Вес и габариты


Вес: 5.60 кг

Габариты:

  • Ширина: 330 мм

  • Глубина: 267 мм

  • Высота: 97 мм


Комплект поставки


Кабель питания (1)

Пульт дистанционного управления (1)

Руководство по эксплуатации (1)

Гарантийный талон (1)


For improvement purpose, specifications subject to changes without prior notice.
